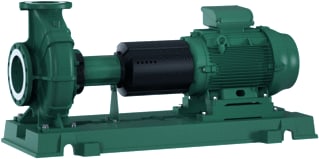

Wilo - Atmos GIGA-N Fundatie normpomp 6086433 - 6086433

Aansluiting inlaatzijde:

Flens

Druktrap flens aansluiting inlaatzijde:

PN 16

Druktrap flens aansluiting perszijde:

PN 16

Aansluitstandaard inlaatzijde:

EN 1092-2

Hoogte persflens (h2):

662 mm

Beschermingsgraad (IP):

IP55

Afgegeven motorvermogen (P2):

22 kW

Aansluiting perszijde:

Flens

Aansluitstandaard perszijde:

EN 1092-2

Aantal fasen:

3

Breedte fundatieplaat (b2):

610 mm

Druk bij volumestroom (BEP):

588.5 kPa

Flensvorm:

Rond

Frequentie:

50 Hz

Geforceerde motorkoeling:

Nee

Isolatieklasse volgens IEC:

F

Kwaliteitsklasse materiaal waaier:

Gietijzer EN-GJL-200 (GG 20)

Kwaliteitsklasse pomphuis:

Gietijzer EN-GJL-250 (GG 25)

Lengte hart pers/zuig (a):

125 mm

Materiaal pomphuis:

Gietijzer

Materiaal waaier / pompwiel:

Gietijzer

Max. debiet:

193.5 m³/h

Mediumtemperatuur (continu):

-20 t/m 140 °C

Max. opvoerhoogte:

70.18 m

Max. werkdruk:

16 bar

Minimum Efficiëntie Index (MEI):

0.4

Motor energie-efficiëntieklasse:

IE3 (hoogste rendement)

Nom. diameter aansluiting inlaatzijde:

DN 100

Nom. diameter aansluiting perszijde:

DN 80

Nom. spanning:

400 V

Nom. stroom:

41 A

Normmotor:

Ja

Pomplengte (l):

1497 mm

Toerenregeling motor:

Geen

Toerental:

1470 1/min

Volumestroom (BEP):

152.2 m³/h

Omgevingstemperatuur:

-15 t/m 40 °C

Uitwendige buisdiameter aansluiting inlaatzijde:

100 mm

Uitwendige buisdiameter aansluiting perszijde:

80 mm
