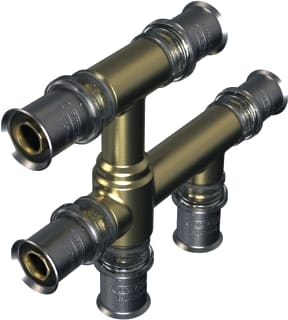

Wavin - Tigris M5 Fitting met 6 aansluitingen Tigr Kr.Vr-T 20X20X20 - 4472720000

Materiaal:

Messing

Materiaalkwaliteit:

Overig

Oppervlaktebescherming:

Geen (onbehandeld)

Oppervlaktebehandeling:

Geen (onbehandeld)

Model:

Kruisingspaar

Gastec QA:

Nee

Meerdelig:

Nee

Verlopend:

Ja

Systeemgebonden:

Ja

Nom. diameter aansluiting 1:

DN 15

Uitwendige buisdiameter aansluiting 1:

20 mm

Wanddikte aansluiting 1:

2.5 mm

Aansluiting 1:

Persmof

Nom. diameter aansluiting 2:

DN 15

Uitwendige buisdiameter aansluiting 2:

20 mm

Wanddikte aansluiting 2:

2.5 mm

Aansluiting 2:

Persmof

Nom. diameter aansluiting 3:

DN 15

Uitwendige buisdiameter aansluiting 3:

20 mm

Wanddikte aansluiting 3:

2.5 mm

Aansluiting 3:

Persmof

Nom. diameter aansluiting 4:

DN 15

Uitwendige buisdiameter aansluiting 4:

20 mm

Wanddikte aansluiting 4:

2.5 mm

Aansluiting 4:

Persmof

Nom. diameter aansluiting 5:

DN 12

Uitwendige buisdiameter aansluiting 5:

16 mm

Wanddikte aansluiting 5:

2.25 mm

Aansluiting 5:

Persmof

Nom. diameter aansluiting 6:

DN 12

Uitwendige buisdiameter aansluiting 6:

16 mm

Wanddikte aansluiting 6:

2.25 mm

Aansluiting 6:

Persmof

Contourcode:

Meerdere

Materiaal afdichting:

EPDM

Hoofdkleur fitting:

Overig

Lengte aansluiting 1:

25.5 mm

Werkende lengte aansluiting 1:

25.5 mm

Lengte aansluiting 2:

25.5 mm

Werkende lengte aansluiting 2:

25.5 mm

Lengte aansluiting 3:

25.5 mm

Werkende lengte aansluiting 3:

25.5 mm

Lengte aansluiting 4:

25.5 mm

Werkende lengte aansluiting 4:

25.5 mm

Lengte aansluiting 5:

25.5 mm

Werkende lengte aansluiting 5:

25.5 mm

Lengte aansluiting 6:

25.5 mm

Werkende lengte aansluiting 6:

25.5 mm

Max. werkdruk bij 20 °C:

10 bar

Hoek aansluiting 3-4:

0 °

Hoek aansluiting 4-5:

90 °

Hoek aansluiting 5-6:

0 °

Ringstijfheidsklasse:

Overig

Standard Dimension Ratio (SDR):

0

Met pakkingen:

Nee

Met thermische isolatie:

Nee

Met stootnok/-rand:

Ja

Met geluidsontkoppeling:

Ja

KIWA-keur:

Nee

KOMO-keur:

Nee

Uitwendige diameter kogel:

0 mm

Druktrap klasse:

Overig

Max. mediumtemperatuur (continu):

70 °C

Min. mediumtemperatuur (continu):

-10 °C
