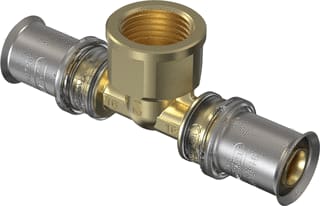

Wavin - Tigris M5 Fitting met 3 aansluitingen tg/m5/d ovrg-t 40x3/4x40bi - 4507604341

Nom. diameter aansluiting 1:

DN 32

Nom. diameter aansluiting 2:

3/4" (20)

Materiaal aansluiting 1:

Messing

Model:

T-stuk

Aansluiting 1:

Persmof

Aansluiting 2:

Binnendraad cilindrisch BSPP-G (ISO 228-1)

Nom. diameter aansluiting 3:

DN 32

Aansluiting 3:

Persmof

Hoek:

90 °

Uitwendige buisdiameter aansluiting 3:

40 mm

Uitwendige buisdiameter aansluiting 2:

26.7 mm

Hoofdkleur fitting:

Messing

Uitwendige buisdiameter aansluiting 1:

40 mm

Verlopend:

Ja

Oppervlaktebescherming aansluiting 1:

Geen (onbehandeld)

Contourcode aansluiting 2:

Meerdere

Oppervlaktebehandeling aansluiting 1:

Geen (onbehandeld)

Kwaliteitsklasse aansluiting 3:

Overig

Contourcode aansluiting 1:

Meerdere

Materiaal aansluiting 2:

Messing

Contourcode aansluiting 3:

Meerdere

Materiaal aansluiting 3:

Messing

Oppervlaktebescherming aansluiting 2:

Geen (onbehandeld)

Kwaliteitsklasse aansluiting 1:

Overig

Meerdelig:

Nee

Met pakkingen:

Ja

Oppervlaktebescherming aansluiting 3:

Geen (onbehandeld)

Sleutelwijdte wartel:

0 mm

Afgedopt:

Nee

Systeemgebonden:

Ja

Kwaliteitsklasse aansluiting 2:

Overig

Oppervlaktebehandeling aansluiting 3:

Geen (onbehandeld)

Oppervlaktebehandeling aansluiting 2:

Geen (onbehandeld)

Wanddikte aansluiting 1:

4 mm

Wanddikte aansluiting 2:

2.5 mm

Wanddikte aansluiting 3:

4 mm

Materiaal afdichting:

EPDM

Met stootnok/-rand:

Ja

Trekvast:

Ja

Lengte aansluiting 1:

67 mm

Werkende lengte aansluiting 1:

26 mm

Lengte aansluiting 2:

0 mm

Werkende lengte aansluiting 2:

29 mm

Lengte aansluiting 3:

67 mm

Werkende lengte aansluiting 3:

26 mm

Sleutelwijdte:

34 mm

Max. bedrijfsdruk bij max. medium temperatuur:

6 bar

Max. werkdruk bij 20 °C:

10 bar

Standard Dimension Ratio (SDR):

0

Met aftapper:

Nee

Met thermische isolatie:

Nee

Met ontluchter:

Nee
