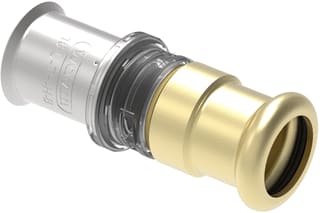

Wavin - Tigris M5 Fitting met 2 aansluitingen Tg/M5/D Ovrg.Kp Mtl 20X22 - 4770320220

Vorm:

Recht

Uitwendige buisdiameter aansluiting 1:

20 mm

Nom. diameter aansluiting 1:

DN 15

Materiaal aansluiting 1:

Messing

Uitwendige buisdiameter aansluiting 2:

22 mm

Aansluiting 1:

Persmof

Nom. diameter aansluiting 2:

DN 20

Gastec QA:

Nee

Aansluiting 2:

Persmof

KIWA-keur:

Nee

Verlopend:

Ja

Model:

1-delig

Oppervlaktebescherming aansluiting 1:

Geen (onbehandeld)

Hoofdkleur fitting:

Messing

Lengte:

61 mm

Materiaal aansluiting 2:

Messing

Met pakkingen:

Ja

Bochthoek:

0 °

Oppervlaktebescherming aansluiting 2:

Geen (onbehandeld)

Contourcode aansluiting 2:

Universeel

Excentrisch:

Nee

Met ontluchter:

Nee

Materiaal afdichting:

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

Mediumtemperatuur (continu):

0 t/m 70 °C

Met stootnok/-rand:

Ja

Afgedopt:

Nee

Kwaliteitsklasse aansluiting 1:

CuZn21Si3P (CW724R)

Oppervlaktebehandeling aansluiting 1:

Geen (onbehandeld)

Systeemgebonden:

Ja

Contourcode aansluiting 1:

Meerdere

Oppervlaktebehandeling aansluiting 2:

Geen (onbehandeld)

Trekvast:

Ja

Met aftapper:

Nee

Lengte aansluiting 1:

33 mm

Lengte aansluiting 2:

28 mm

Max. bedrijfsdruk bij max. medium temperatuur:

10 bar

Wanddikte aansluiting 1:

2.25 mm

Werkende lengte aansluiting 1:

8 mm

Bochtstraal:

0 mm

Kwaliteitsklasse aansluiting 2:

CuZn21Si3P (CW724R)

Max. werkdruk bij 20 °C:

10 bar

Met thermische isolatie:

Nee

Sleutelwijdte:

0 mm

Standard Dimension Ratio (SDR):

0

Wanddikte aansluiting 2:

1.2 mm

Werkende lengte aansluiting 2:

6 mm

Wanddikte aansluitleiding, aansluiting 1:

20 mm

Wanddikte aansluitleiding, aansluiting 2:

22 mm
