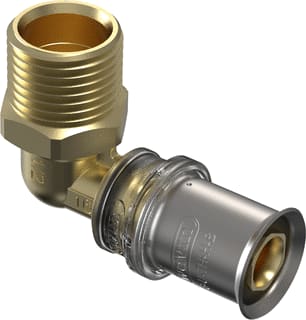

Wavin - Tigris M5 Fitting met 2 aansluitingen Tg/M5/D Ovrg.Kn 16X1/2Bu - 4501601122

Vorm:

Knie

Uitwendige buisdiameter aansluiting 1:

16 mm

Nom. diameter aansluiting 1:

DN 12

Materiaal aansluiting 1:

Messing

Uitwendige buisdiameter aansluiting 2:

21.2 mm

Aansluiting 1:

Persmof

Nom. diameter aansluiting 2:

1/2" (15)

Aansluiting 2:

Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)

Verlopend:

Ja

Model:

1-delig

Oppervlaktebescherming aansluiting 1:

Geen (onbehandeld)

Hoofdkleur fitting:

Overig

Lengte:

0 mm

Materiaal aansluiting 2:

Messing

Met pakkingen:

Ja

Bochthoek:

90 °

Oppervlaktebescherming aansluiting 2:

Geen (onbehandeld)

Excentrisch:

Nee

Met ontluchter:

Nee

Materiaal afdichting:

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

Mediumtemperatuur (continu):

0 t/m 70 °C

Met stootnok/-rand:

Ja

Afgedopt:

Nee

Kwaliteitsklasse aansluiting 1:

Overig

Oppervlaktebehandeling aansluiting 1:

Geen (onbehandeld)

Systeemgebonden:

Ja

Contourcode aansluiting 1:

Meerdere

Oppervlaktebehandeling aansluiting 2:

Geen (onbehandeld)

Trekvast:

Ja

Met aftapper:

Nee

Lengte aansluiting 1:

25.5 mm

Lengte aansluiting 2:

0 mm

Max. bedrijfsdruk bij max. medium temperatuur:

6 bar

Sleutelwijdte wartel:

0 mm

Wanddikte aansluiting 1:

2 mm

Werkende lengte aansluiting 1:

21 mm

Bochtstraal:

0 mm

Kwaliteitsklasse aansluiting 2:

Overig

Max. werkdruk bij 20 °C:

10 bar

Met thermische isolatie:

Nee

Sleutelwijdte:

22 mm

Standard Dimension Ratio (SDR):

0

Wanddikte aansluiting 2:

2.25 mm

Werkende lengte aansluiting 2:

31 mm

Zeta-waarde:

6.4
