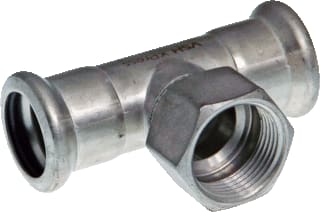

VSH - XPress RVS 304 Fitting met 3 aansluitingen Rvs 304 T 28Xrp3/4X28 - 123460604

Nom. diameter aansluiting 1:

DN 25

Nom. diameter aansluiting 2:

3/4" (20)

Materiaal aansluiting 1:

Roestvaststaal (RVS)

Model:

T-stuk

Aansluiting 1:

Persmof

Aansluiting 2:

Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

Nom. diameter aansluiting 3:

DN 25

Aansluiting 3:

Persmof

Hoek:

90 °

Uitwendige buisdiameter aansluiting 3:

28 mm

Uitwendige buisdiameter aansluiting 2:

26.9 mm

Hoofdkleur fitting:

Grijs

Uitwendige buisdiameter aansluiting 1:

28 mm

Verlopend:

Ja

Oppervlaktebescherming aansluiting 1:

Geen (onbehandeld)

Contourcode aansluiting 2:

M

Oppervlaktebehandeling aansluiting 1:

Geen (onbehandeld)

Kwaliteitsklasse aansluiting 3:

RVS 304 (1.4301)

Contourcode aansluiting 1:

M

Materiaal aansluiting 2:

Roestvaststaal (RVS)

Contourcode aansluiting 3:

M

Stromende uitvoering (met binnenradius):

Nee

Materiaal aansluiting 3:

Roestvaststaal (RVS)

Oppervlaktebescherming aansluiting 2:

Geen (onbehandeld)

FM keur:

Nee

Kwaliteitsklasse aansluiting 1:

RVS 304 (1.4301)

Meerdelig:

Nee

Met pakkingen:

Nee

Oppervlaktebescherming aansluiting 3:

Geen (onbehandeld)

Sleutelwijdte wartel:

0 mm

Afgedopt:

Nee

Druktrap klasse flens:

PN 16

Systeemgebonden:

Ja

Kwaliteitsklasse aansluiting 2:

RVS 304 (1.4301)

Oppervlaktebehandeling aansluiting 3:

Geen (onbehandeld)

Oppervlaktebehandeling aansluiting 2:

Geen (onbehandeld)

Wanddikte aansluiting 1:

1.5 mm

Wanddikte aansluiting 2:

1.5 mm

Wanddikte aansluiting 3:

1.5 mm

Norm flens:

Overig

Materiaal afdichting:

EPDM

Met stootnok/-rand:

Ja

Trekvast:

Nee

Lengte aansluiting 1:

44.5 mm

Werkende lengte aansluiting 1:

21.5 mm

Lengte aansluiting 2:

42 mm

Werkende lengte aansluiting 2:

31 mm

Lengte aansluiting 3:

44.5 mm

Werkende lengte aansluiting 3:

21.5 mm

Sleutelwijdte:

0 mm

Mediumtemperatuur (continu):

-35 t/m 135 °C

Max. bedrijfsdruk bij max. medium temperatuur:

0 bar

Max. werkdruk bij 20 °C:

16 bar

Ringstijfheidsklasse:

Overig

Standard Dimension Ratio (SDR):

0

Met aftapper:

Nee

Met thermische isolatie:

Nee

Met ontluchter:

Nee

Met aansluitingsindicator:

Nee

LPCB keur:

Nee

UL-keur:

Nee

ULC keur:

Nee
