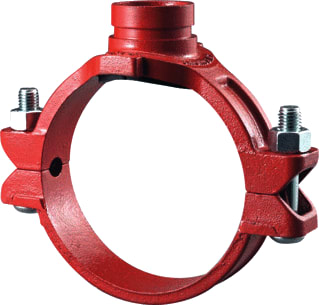

VSH - Shurjoint 7722 Aanboorzadel Grf Mm88,9X48,3Rd - 177223015E02

Geschikt voor uitwendige buisdiameter:

88.9 mm

Materiaal:

Gietijzer

Kleur:

Rood

Materiaal inlage:

EPDM

Geschikt voor buisdiameter:

DN 80

Bevestiging op buis:

Klemaansluiting

Nom. diameter:

DN 40

Oppervlaktebescherming:

Gelakt

KIWA-keur:

Nee

Aansluiting:

Groef

Aantal schalen:

1

Ongeboord:

Nee

Met frees:

Ja

Trekvast:

Ja

Max. werkdruk bij 20 °C:

20 bar

Mediumtemperatuur (continu):

-34 t/m 110 °C

Uitwendige buisdiameter:

48.3 mm

Breedte:

88 mm

Lengte aansluiting 1:

89 mm

Gastec QA:

Nee

Lengte aansluiting 2:

0 mm

FM keur:

Ja

LPCB keur:

Ja

Toegestaan door NCP:

Nee

ULC keur:

Ja

UL-keur:

Ja

VdS keur:

Ja

Werkende lengte aansluiting 1:

89 mm

Werkende lengte aansluiting 3:

56 mm
