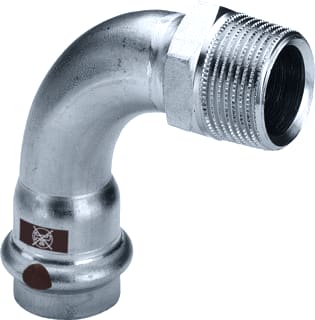

Viega - Temponox 1714 Fitting met 2 aansluitingen Bocht 90 Met Sc 22X3/4 - 812430

Vorm:

Bocht

Uitwendige buisdiameter aansluiting 1:

22 mm

Nom. diameter aansluiting 1:

DN 20

Materiaal aansluiting 1:

Roestvaststaal (RVS)

Uitwendige buisdiameter aansluiting 2:

22 mm

Aansluiting 1:

Persmof

Nom. diameter aansluiting 2:

3/4" (20)

Aansluiting 2:

Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)

ULC keur:

Nee

Verlopend:

Nee

Model:

1-delig

Oppervlaktebescherming aansluiting 1:

Geen (onbehandeld)

Hoofdkleur fitting:

Roestvaststaal (RVS)

Lengte:

115 mm

Materiaal aansluiting 2:

Roestvaststaal (RVS)

Met pakkingen:

Ja

Bochthoek:

90 °

Oppervlaktebescherming aansluiting 2:

Geen (onbehandeld)

Druktrap klasse flens:

Overig

Contourcode aansluiting 2:

V

Excentrisch:

Nee

Met ontluchter:

Nee

Materiaal afdichting:

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

Mediumtemperatuur (continu):

-25 t/m 105 °C

Met stootnok/-rand:

Nee

Afgedopt:

Nee

Kwaliteitsklasse aansluiting 1:

RVS 304 (1.4301)

Oppervlaktebehandeling aansluiting 1:

Geen (onbehandeld)

Systeemgebonden:

Ja

Norm flens:

DIN

Contourcode aansluiting 1:

V

Oppervlaktebehandeling aansluiting 2:

Geen (onbehandeld)

Trekvast:

Ja

Met aftapper:

Nee

FM keur:

Nee

Lengte aansluiting 1:

49 mm

Lengte aansluiting 2:

61 mm

Max. bedrijfsdruk bij max. medium temperatuur:

16 bar

Sleutelwijdte wartel:

0 mm

Bochtstraal:

26 mm

Kwaliteitsklasse aansluiting 2:

RVS 304 (1.4301)

Ringstijfheidsklasse:

Overig

LPCB keur:

Nee

Max. werkdruk bij 20 °C:

16 bar

Met thermische isolatie:

Nee

Sleutelwijdte:

27 mm

UL-keur:

Nee
