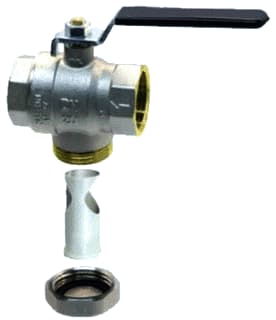

Ubel - Kogelafsluiter Dn40 1.1/2"+Filt - 1011.01405.000

Nom. diameter aansluiting 1:

1.1/2" (40)

KIWA-keur:

Nee

Aansluiting 1:

Binnendraad cilindrisch BSPP-G (ISO 228-1)

Model:

Recht

Met aftapper:

Nee

Aansluiting 2:

Binnendraad cilindrisch BSPP-G (ISO 228-1)

Materiaal behuizing:

Messing

Met terugslagklep:

Nee

Nom. diameter aansluiting 2:

1.1/2" (40)

Mediumtemperatuur (continu):

-20 t/m 100 °C

Met filter:

Ja

Met aftapmogelijkheid (aansluiting):

Nee

Bediening:

Handgreep

Druktrap klasse:

PN 20

Volle doorlaat:

Ja

Met thermometer:

Nee

Materiaal kogel:

Messing

Materiaalkwaliteit:

CuZn40Pb2 (CW617N)

Hoogte handgreep:

31 mm

Constructie huis:

1-delig

Afdichting:

Polytetrafluorethyleen (PTFE)

Uitwendige buisdiameter aansluiting 1:

40 mm

Vetvrij:

Nee

Met koppeling aansluiting 1:

Nee

Druktrap klasse flens:

PN 16

Materiaal spindel:

Messing

Oppervlaktebescherming behuizing:

Vernikkeld

Materiaal kogelafdichting:

Polytetrafluorethyleen (PTFE)

Materiaal spindelafdichting primair:

Fluorelastomeer rubber (FPM/FKM)

Met koppeling aansluiting 2:

Nee

Uitwendige buisdiameter aansluiting 2:

40 mm

FM keur:

Nee

Materiaal spindelafdichting secundair:

NBR (Nitrilrubber)

Lengte handgreep:

158 mm

Oppervlaktebescherming kogel:

Verchroomd

Hoek van de afsluiter:

90 °

Met isolatieschaal:

Nee

Fire-safe:

Nee

Medisch schoon:

Nee

LPCB keur:

Nee

UL-keur:

Nee

ULC keur:

Nee

Kvs-waarde:

17

VdS keur:

Nee

Max. drukverschil bij 20 °C:

20 bar

Lengte aansluiting 1:

45.5 mm

Werkende lengte aansluiting 1:

17 mm

Lengte aansluiting 2:

52 mm

Werkende lengte aansluiting 2:

17 mm

Sleutelwijdte:

54 mm

Opmerking:

Maaswijdte filter: 500 µm
