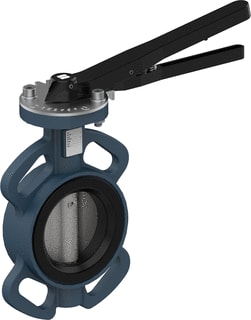

Ubel - 0857 Vlinderklepafsluiter vlklp nbr/10/16 dn80 - S57.80.16.3.G.A.S.N/L

Nom. diameter:

DN 80

Druktrap klasse flens:

PN 6/10/16

Aansluitingen:

Wafer type

Bediening:

Handgreep

KIWA-keur:

Nee

Oppervlaktebescherming:

Gecoat

Standaard:

DIN

Afdichting:

NBR (Nitrilrubber)

Materiaalkwaliteit:

Gietijzer EN-GJS-400-18 (GGG 40.3)

Doorlaat:

80 mm

Voering huis:

Niet verwisselbaar

Klepontwerp:

Centrisch

Klepblad bekleed:

Nee

Materiaal spindelafdichting primair:

Overig

Uitwendige buisdiameter alle aansluitingen:

88.9 mm

Lengte aansluiting 1:

22.25 mm

Bouwlengte:

4.5 mm

Hoogte bediening:

0 mm

Lengte bediening:

232 mm

Hoek van de afsluiter:

0 °

Lengte aansluiting 2:

22.25 mm

Diameter handwiel:

0 mm

Hoek van de spindel:

90 °

Max. drukverschil bij 20 °C:

10 bar

Max. drukverschil als eindafsluiter:

10 bar

Mediumtemperatuur (continu):

0 t/m 80 °C

FM keur:

Nee

UL-keur:

Nee

ULC keur:

Nee

LPCB keur:

Nee

Fire-safe:

Nee

VdS keur:

Nee
