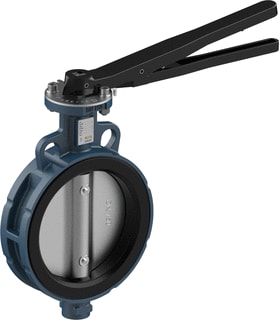

Ubel - 0857 Vlinderklepafsluiter vlklp epdm/10/16 dn150 - S57.150.16.3.G.S.S.E/L

Nom. diameter:

DN 150

Druktrap klasse flens:

PN 6/10/16

Aansluitingen:

Wafer type

Bediening:

Handgreep

KIWA-keur:

Nee

Oppervlaktebescherming:

Gecoat

Kwaliteitsklasse materiaal Vlinderklepblad:

RVS 316 (1.4408)

Standaard:

DIN

Materiaalkwaliteit:

Gietijzer EN-GJS-400-18 (GGG 40.3)

Afdichting:

EPDM

Doorlaat:

150 mm

Voering huis:

Niet verwisselbaar

Materiaal klepblad:

Roestvaststaal (RVS)

Klepontwerp:

Centrisch

Klepblad bekleed:

Nee

Materiaal spindelafdichting primair:

Overig

Uitwendige buisdiameter alle aansluitingen:

168.3 mm

Lengte aansluiting 1:

27.25 mm

Bouwlengte:

54.5 mm

Hoogte bediening:

0 mm

Lengte bediening:

330 mm

Hoek van de afsluiter:

0 °

Lengte aansluiting 2:

27.25 mm

Diameter handwiel:

0 mm

Hoek van de spindel:

90 °

Max. drukverschil bij 20 °C:

10 bar

Max. drukverschil als eindafsluiter:

10 bar

Mediumtemperatuur (continu):

-30 t/m 100 °C

FM keur:

Nee

UL-keur:

Nee

ULC keur:

Nee

LPCB keur:

Nee

Fire-safe:

Nee

VdS keur:

Nee
