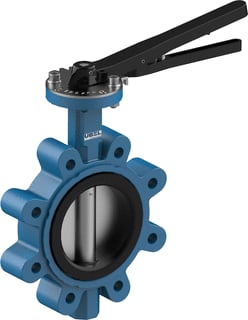

Ubel - 0808 Vlinderklepafsluiter Vlklep Lug Pn10/16 Dn100 - S62-100-16-3-G.S.S.E/L

Nom. diameter:

DN 100

Druktrap klasse flens:

PN 10/16

Aansluitingen:

Lug type

Bediening:

Handgreep

KIWA-keur:

Nee

Oppervlaktebescherming:

Gecoat

Kwaliteitsklasse materiaal Vlinderklepblad:

RVS 316 (1.4401)

Standaard:

DIN

Materiaalkwaliteit:

Gietijzer EN-GJS-400-15 (GGG 40)

Afdichting:

EPDM

Doorlaat:

100 mm

Voering huis:

Niet verwisselbaar

Materiaal klepblad:

Roestvaststaal (RVS)

Klepontwerp:

Centrisch

Klepblad bekleed:

Nee

Materiaal spindel:

Roestvaststaal (RVS)

Kwaliteitsklasse materiaal spindel:

RVS 416 (1.4005)

Materiaal spindelafdichting primair:

EPDM

Uitwendige buisdiameter alle aansluitingen:

114.3 mm

Lengte aansluiting 1:

25.5 mm

Bouwlengte:

51 mm

Gastec QA:

Nee

Hoogte bediening:

0 mm

Lengte bediening:

232 mm

Hoek van de afsluiter:

0 °

Lengte aansluiting 2:

25.5 mm

Diameter handwiel:

0 mm

Hoek van de spindel:

90 °

Max. drukverschil bij 20 °C:

16 bar

Max. drukverschil als eindafsluiter:

16 bar

Mediumtemperatuur (continu):

-23 t/m 120 °C

FM keur:

Nee

UL-keur:

Nee

ULC keur:

Nee

LPCB keur:

Nee

Fire-safe:

Nee

VdS keur:

Nee
