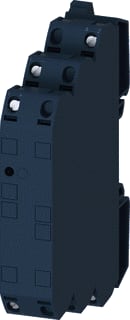

Siemens - Scheidingsversterker Verstkr 3Rs7006-1Fe00 - 3RS70061FE00
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. voedingsspanning bij DC - 24 V
Nom. voedingsspanning bij AC - 24 V
Nom. (meet)bedrijfsfrequentie - 50 t/m 60 Hz
Aantal ingangsbereiken -60 mV ... +60 mV - 0
Aantal ingangsbereiken -100 mV ... +100 mV - 0
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
9510780
Leverancierscode
3RS70061FE00
EAN
4047621001128
Commercieel bestelnummer
Onbekend
HGS code
195701
Douanenummer
85389091
Nom. voedingsspanning bij DC:
24 V
Nom. voedingsspanning bij AC:
24 V
Nom. (meet)bedrijfsfrequentie:
50 t/m 60 Hz
Aantal ingangsbereiken -60 mV ... +60 mV:
0
Aantal ingangsbereiken -100 mV ... +100 mV:
0
Aantal ingangsbereiken -300 mV ... +300 mV:
0
Aantal ingangsbereiken -500 mV ... +500 mV:
0
Aantal ingangsbereiken -1 V ... +1 V:
0
Aantal ingangsbereiken -2 V ... +2 V:
0
Aantal ingangsbereiken -2,5 V ... +2,5 V:
0
Aantal ingangsbereiken -5 V ... +5 V:
0
Aantal ingangsbereiken -10 V ... +10 V:
0
Aantal ingangsbereiken -20 V ... +20 V:
0
Aantal ingangsbereiken 0 mV ... 60 mV:
1
Aantal ingangsbereiken 0 mV ... 100 mV:
1
Aantal ingangsbereiken 0 mV ... 200 mV:
0
Aantal ingangsbereiken 0 mV ... 300 mV:
1
Aantal ingangsbereiken 0 mV ... 500 mV:
1
Aantal ingangsbereiken 0 V ... 1 V:
1
Aantal ingangsbereiken 0 V ... 2 V:
1
Aantal ingangsbereiken 0 V ... 2,5 V:
0
Aantal ingangsbereiken 0 V ... 5 V:
1
Aantal ingangsbereiken 0 V ... 10 V:
1
Aantal ingangsbereiken 0 V ... 20 V:
1
Aantal ingangsbereiken 0 V ... 24 V:
0
Aantal ingangsbereiken 0 V ... 30 V:
0
Aantal ingangsbereiken 1 V ... 5 V:
0
Aantal ingangsbereiken 2 V ... 10 V:
1
Aantal ingangsbereiken +5 V ... -5 V:
0
Aantal ingangsbereiken +10 V ... -10 V:
0
Aantal ingangsbereiken 5 V ... 0 V:
0
Aantal ingangsbereiken 5 V ... 1 V:
0
Aantal ingangsbereiken 10 V ... 0 V:
0
Aantal ingangsbereiken 10 V ... 2 V:
0
Aantal ingangsbereiken 0 mA ... 5 mA:
1
Aantal ingangsbereiken 0 mA ... 10 mA:
1
Aantal ingangsbereiken 0 mA ... 20 mA:
1
Aantal ingangsbereiken 4 mA ... 20 mA:
1
Aantal ingangsbereiken -5 mA ... +5 mA:
1
Aantal ingangsbereiken -10 mA ... +10 mA:
0
Aantal ingangsbereiken -20 mA ... +20 mA:
1
Aantal ingangsbereiken 20 mA ... 0 mA:
0
Aantal ingangsbereiken 20 mA ... 4 mA:
0
Aantal uitgangsbereiken -60 mV ... +60 mV:
0
Aantal uitgangsbereiken -100 mV ... +100 mV:
0
Aantal uitgangsbereiken -300 mV ... +300 mV:
0
Aantal uitgangsbereiken -500 mV ... +500 mV:
0
Aantal uitgangsbereiken -1 V ... +1 V:
0
Aantal uitgangsbereiken -2 V ... +2 V:
0
Aantal uitgangsbereiken -2,5 V ... +2,5 V:
0
Aantal uitgangsbereiken -5 V ... +5 V:
0
Aantal uitgangsbereiken -10 V ... +10 V:
0
Aantal uitgangsbereiken -20 V ... +20 V:
0
Aantal uitgangsbereiken 0 mV ... 60 mV:
0
Aantal uitgangsbereiken 0 mV ... 100 mV:
0
Aantal uitgangsbereiken 0 mV ... 200 mV:
0
Aantal uitgangsbereiken 0 mV ... 300 mV:
0
Aantal uitgangsbereiken 0 mV ... 500 mV:
0
Aantal uitgangsbereiken 0 V ... 1 V:
0
Aantal uitgangsbereiken 0 V ... 2 V:
0
Aantal uitgangsbereiken 0 V ... 2,5 V:
0
Aantal uitgangsbereiken 0 V ... 5 V:
0
Aantal uitgangsbereiken 0 V ... 10 V:
1
Aantal uitgangsbereiken 0 V ... 20 V:
0
Aantal uitgangsbereiken 0 V ... 24 V:
0
Aantal uitgangsbereiken 0 V... 30 V:
0
Aantal uitgangsbereiken 1 V ... 5 V:
0
Aantal uitgangsbereiken 2 V ... 10 V:
0
Aantal uitgangsbereiken +5 V ... -5 V:
0
Aantal uitgangsbereiken +10 V ... -10 V:
0
Aantal uitgangsbereiken 5 V ... 0 V:
0
Aantal uitgangsbereiken 5 V ... 1 V:
0
Aantal uitgangsbereiken 10 V ... 0 V:
0
Aantal uitgangsbereiken 10 V ... 2 V:
0
Aantal uitgangsbereiken 0 mA ... 5 mA:
0
Aantal uitgangsbereiken 0 mA ... 10 mA:
0
Aantal uitgangsbereiken 0 mA ... 20 mA:
1
Aantal uitgangsbereiken 4 mA ... 20 mA:
1
Aantal uitgangsbereiken -5 mA ... +5 mA:
0
Aantal uitgangsbereiken -10 mA ... +10 mA:
0
Aantal uitgangsbereiken -20 mA ... +20 mA:
0
Aantal uitgangsbereiken 20 mA ... 0 mA:
0
Aantal uitgangsbereiken 20 mA ... 4 mA:
0
Aantal kanalen:
1
Storingsmelduitgang:
Nee
Galvanische scheiding tussen ingangen:
Nee
Galvanische scheiding tussen ingang en uitgang:
Ja
Galvanische scheiding tussen uitgang naar uitgang:
Nee
Galvanische scheid. tussen voedingssp. en andere stroomcirc.:
Ja
SIL conform IEC 61508:
Geen
Hoogte:
93 mm
Breedte:
17.5 mm
Diepte:
72.5 mm
Opgenomen vermogen:
0.5 W
Last:
500 Ohm
Last-invloed:
0 %
Gebruikstemperatuur:
-25 t/m 60 °C
Temperatuurdrift:
0.015 %/K
Bouwvorm apparaat:
Inbouwapparaat
Uitvoering elektrische aansluiting:
Schroefaansluiting
Montagewijze:
Snapbevestiging draagrail
Beschermingsgraad (IP):
IP20
Separation amplifier 24 V AC/DC, 3-way separation input: 0-60 mV, 0-100 mV 0-300 mV, 0-500 mV, 0-1 V 0-2 V, 0-5 V, 0-10 mA, 0-20 V 2-10 V, 0-5 mA, 0-10 mA 0-20mA, 4-20 mA, +-5 mA, +-20 mA output: 0 - 10 V, 0/4 - 20 mA screw terminal Thanks to galvanic separation, the signal converters prevent mutual interference between the analog channels. Thanks to the narrow and compact design, they take up little space on the DIN rail, particularly in flat control boxes and control cabinets with small gaps between tiers The high-quality, modern design in titanium gray contributes to the integrated appearance matching all other Siemens devices in the control cabinet. The clear range of devices covers all applications and thus simplifies logistics and stock-keeping.
