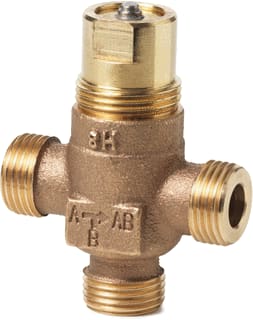

Siemens - Acvatix VXP Driewegregelafsluiter Bpz:Vxp45.10-0.4 - BPZ:VXP45.10-0.4

Nom. diameter:

DN 10

Druktrap klasse:

PN 16

Aansluitingen:

Buitendraad

Grondkarakteristiek:

Equiprocentueel

Kvs-waarde:

0.4

Materiaal behuizing:

Brons

Mediumtemperatuur (continu):

1 t/m 110 °C

Inbouwwijze verdelend:

Nee

Materiaalkwaliteit:

Brons (Rg 5)

Oppervlaktebescherming:

Geen (onbehandeld)

Uitwendige buisdiameter alle aansluitingen:

17.2 mm

Met koppeling aansluiting 1:

Ja

Met koppeling aansluiting 2:

Ja

Met koppeling aansluiting 3:

Ja

Met T-stuk voor 4-weg aansluiting:

Nee

Regelverhouding (SVO):

50 %

Lekverlies van de kvs-waarde:

0.02 %

Kvs-waarde bypass:

0.4

Lekverlies van kvs-waarde bypass:

0.02 %

Grondkarakteristiek bypass:

Lineair

Druktrap klasse flens:

PN 16

Max. drukverschil in geopende stand:

4 bar

Hoogte as:

45 mm

Lengte aansluiting 1:

30 mm

Slaglengte:

5.5 mm

Lengte aansluiting 2:

30 mm

Lengte aansluiting 3:

30 mm

Werkende lengte aansluiting 1:

30 mm

Werkende lengte aansluiting 2:

30 mm

Werkende lengte aansluiting 3:

30 mm
