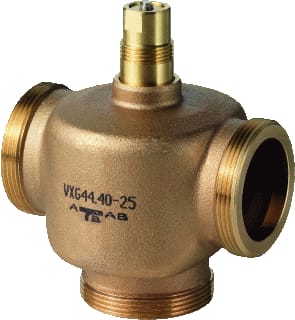

Siemens - Acvatix VXG Driewegregelafsluiter 3W Afsl. Pn16 Vxg44.40-25 - BPZ:VXG44.40-25

Nom. diameter:

DN 40

Druktrap klasse:

PN 16

Aansluitingen:

Buitendraad

Grondkarakteristiek:

Lineair

Kvs-waarde:

25

Mediumtemperatuur (continu):

1 t/m 120 °C

Materiaal behuizing:

Brons

Inbouwwijze verdelend:

Nee

Materiaalkwaliteit:

Brons (Rg 5)

Oppervlaktebescherming:

Geen (onbehandeld)

Uitwendige buisdiameter alle aansluitingen:

48.3 mm

Met koppeling aansluiting 1:

Ja

Met koppeling aansluiting 2:

Ja

Met koppeling aansluiting 3:

Ja

Met T-stuk voor 4-weg aansluiting:

Nee

Regelverhouding (SVO):

100 %

Lekverlies van de kvs-waarde:

0.02 %

Kvs-waarde bypass:

25

Lekverlies van kvs-waarde bypass:

0.02 %

Grondkarakteristiek bypass:

Lineair

Druktrap klasse flens:

PN 16

Max. drukverschil in geopende stand:

1.25 bar

Hoogte as:

80.5 mm

Lengte aansluiting 1:

65 mm

Slaglengte:

5.5 mm

Lengte aansluiting 2:

65 mm

Lengte aansluiting 3:

76 mm

Werkende lengte aansluiting 1:

65 mm

Werkende lengte aansluiting 2:

65 mm

Werkende lengte aansluiting 3:

76 mm
