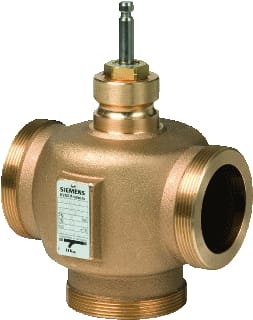

Siemens - Acvatix VXG Driewegregelafsluiter 3W Afsl. Pn16 Vxg41.40 - BPZ:VXG41.40

Nom. diameter:

DN 40

Druktrap klasse:

PN 16

Aansluitingen:

Buitendraad

Grondkarakteristiek:

Equiprocentueel

Kvs-waarde:

25

Mediumtemperatuur (continu):

-25 t/m 150 °C

Materiaal behuizing:

Brons

Inbouwwijze verdelend:

Ja

Materiaalkwaliteit:

Overig

Oppervlaktebescherming:

Geen (onbehandeld)

Uitwendige buisdiameter alle aansluitingen:

48.3 mm

Met koppeling aansluiting 1:

Ja

Met koppeling aansluiting 2:

Ja

Met koppeling aansluiting 3:

Ja

Met T-stuk voor 4-weg aansluiting:

Nee

Regelverhouding (SVO):

100 %

Lekverlies van de kvs-waarde:

0.02 %

Kvs-waarde bypass:

25

Lekverlies van kvs-waarde bypass:

33 %

Grondkarakteristiek bypass:

Lineair

Druktrap klasse flens:

PN 16

Max. drukverschil in geopende stand:

8 bar

Hoogte as:

142.5 mm

Lengte aansluiting 1:

65 mm

Slaglengte:

20 mm

Lengte aansluiting 2:

65 mm

Lengte aansluiting 3:

65 mm

Werkende lengte aansluiting 1:

65 mm

Werkende lengte aansluiting 2:

65 mm

Werkende lengte aansluiting 3:

65 mm
