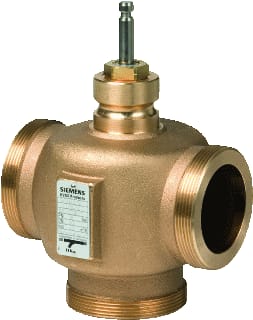

Siemens - Acvatix VXG Driewegregelafsluiter 3W Afsl. Pn16 Vxg41.32 - BPZ:VXG41.32

Nom. diameter:

DN 32

Druktrap klasse:

PN 16

Aansluitingen:

Buitendraad

Kvs-waarde:

16

Grondkarakteristiek:

Equiprocentueel

Mediumtemperatuur (continu):

-25 t/m 150 °C

Materiaal behuizing:

Brons

Inbouwwijze verdelend:

Ja

Materiaalkwaliteit:

Overig

Oppervlaktebescherming:

Geen (onbehandeld)

Uitwendige buisdiameter alle aansluitingen:

42.4 mm

Met koppeling aansluiting 1:

Ja

Met koppeling aansluiting 2:

Ja

Met koppeling aansluiting 3:

Ja

Met T-stuk voor 4-weg aansluiting:

Nee

Regelverhouding (SVO):

100 %

Lekverlies van de kvs-waarde:

0.02 %

Kvs-waarde bypass:

16

Lekverlies van kvs-waarde bypass:

33 %

Grondkarakteristiek bypass:

Lineair

Druktrap klasse flens:

PN 16

Max. drukverschil in geopende stand:

8 bar

Hoogte as:

130.5 mm

Lengte aansluiting 1:

52.5 mm

Slaglengte:

20 mm

Lengte aansluiting 2:

52.5 mm

Lengte aansluiting 3:

52.5 mm

Werkende lengte aansluiting 1:

52.5 mm

Werkende lengte aansluiting 2:

52.5 mm

Werkende lengte aansluiting 3:

52.5 mm
