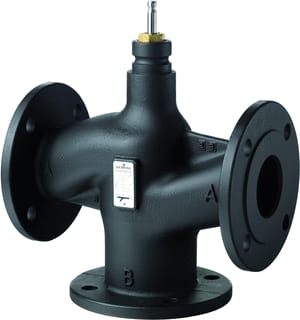

Siemens - Acvatix VXF Driewegregelafsluiter S55208-V144 - S55208-V144

Nom. diameter:

DN 20

Druktrap klasse:

PN 25

Aansluitingen:

Flens

Grondkarakteristiek:

Equiprocentueel

Kvs-waarde:

6.3

Materiaal behuizing:

Gietijzer

Mediumtemperatuur (continu):

-20 t/m 220 °C

Inbouwwijze verdelend:

Ja

Materiaalkwaliteit:

Overig

Oppervlaktebescherming:

Overig

Uitwendige buisdiameter alle aansluitingen:

26.9 mm

Met koppeling aansluiting 1:

Nee

Met koppeling aansluiting 2:

Nee

Met koppeling aansluiting 3:

Nee

Met T-stuk voor 4-weg aansluiting:

Nee

Regelverhouding (SVO):

100 %

Lekverlies van de kvs-waarde:

0.01 %

Kvs-waarde bypass:

6.3

Lekverlies van kvs-waarde bypass:

2 %

Grondkarakteristiek bypass:

Lineair

Druktrap klasse flens:

PN 25

Max. drukverschil in geopende stand:

12 bar

Hoogte as:

159.5 mm

Lengte aansluiting 1:

75 mm

Slaglengte:

20 mm

Lengte aansluiting 2:

75 mm

Lengte aansluiting 3:

75 mm

Werkende lengte aansluiting 1:

75 mm

Werkende lengte aansluiting 2:

75 mm

Werkende lengte aansluiting 3:

75 mm
