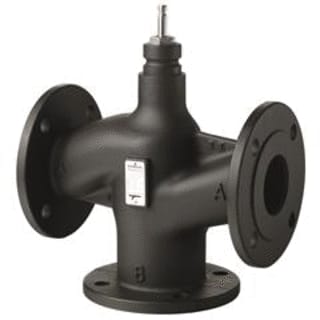

Siemens - Acvatix VXF Driewegregelafsluiter S55206-V127 - S55206-V127

Nom. diameter:

DN 100

Druktrap klasse:

PN 16

Aansluitingen:

Flens

Kvs-waarde:

125

Grondkarakteristiek:

Equiprocentueel

Materiaal behuizing:

Gietijzer

Mediumtemperatuur (continu):

-20 t/m 220 °C

Inbouwwijze verdelend:

Nee

Materiaalkwaliteit:

Overig

Oppervlaktebescherming:

Overig

Uitwendige buisdiameter alle aansluitingen:

114.3 mm

Met koppeling aansluiting 1:

Nee

Met koppeling aansluiting 2:

Nee

Met koppeling aansluiting 3:

Nee

Met T-stuk voor 4-weg aansluiting:

Nee

Regelverhouding (SVO):

100 %

Lekverlies van de kvs-waarde:

0.01 %

Kvs-waarde bypass:

125

Lekverlies van kvs-waarde bypass:

2 %

Grondkarakteristiek bypass:

Equiprocentueel

Druktrap klasse flens:

PN 16

Max. drukverschil in geopende stand:

2.5 bar

Hoogte as:

262.5 mm

Lengte aansluiting 1:

175 mm

Slaglengte:

40 mm

Lengte aansluiting 2:

175 mm

Lengte aansluiting 3:

175 mm

Werkende lengte aansluiting 1:

175 mm

Werkende lengte aansluiting 2:

175 mm

Werkende lengte aansluiting 3:

175 mm
