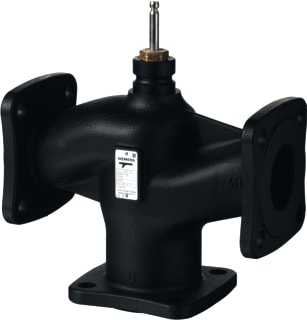

Siemens - Acvatix VXF Driewegregelafsluiter 3Wegafsl Flns Dn65 Kvs63 - S55202-V121

Nom. diameter:

DN 65

Druktrap klasse:

PN 10

Aansluitingen:

Flens

Grondkarakteristiek:

Equiprocentueel

Kvs-waarde:

63

Materiaal behuizing:

Gietijzer

Mediumtemperatuur (continu):

-10 t/m 150 °C

Inbouwwijze verdelend:

Nee

Materiaalkwaliteit:

Gietijzer EN-GJL-250 (GG 25)

Oppervlaktebescherming:

Overig

Uitwendige buisdiameter alle aansluitingen:

76.1 mm

Met koppeling aansluiting 1:

Nee

Met koppeling aansluiting 2:

Nee

Met koppeling aansluiting 3:

Nee

Met T-stuk voor 4-weg aansluiting:

Nee

Regelverhouding (SVO):

100 %

Lekverlies van de kvs-waarde:

0.02 %

Kvs-waarde bypass:

63

Lekverlies van kvs-waarde bypass:

2 %

Grondkarakteristiek bypass:

Equiprocentueel

Druktrap klasse flens:

PN 10

Max. drukverschil in geopende stand:

4 bar

Hoogte as:

171.5 mm

Lengte aansluiting 1:

145 mm

Slaglengte:

20 mm

Lengte aansluiting 2:

145 mm

Lengte aansluiting 3:

143 mm

Werkende lengte aansluiting 1:

145 mm

Werkende lengte aansluiting 2:

145 mm

Werkende lengte aansluiting 3:

143 mm
