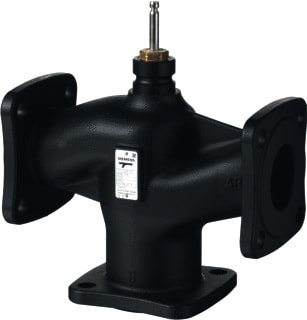

Siemens - Acvatix VXF Driewegregelafsluiter 3Wegafsl Flns Dn25 Kvs10 - S55202-V117

Nom. diameter:

DN 25

Druktrap klasse:

PN 10

Aansluitingen:

Flens

Kvs-waarde:

10

Grondkarakteristiek:

Equiprocentueel

Materiaal behuizing:

Gietijzer

Mediumtemperatuur (continu):

-10 t/m 150 °C

Inbouwwijze verdelend:

Nee

Materiaalkwaliteit:

Gietijzer EN-GJL-250 (GG 25)

Oppervlaktebescherming:

Overig

Uitwendige buisdiameter alle aansluitingen:

33.7 mm

Met koppeling aansluiting 1:

Nee

Met koppeling aansluiting 2:

Nee

Met koppeling aansluiting 3:

Nee

Met T-stuk voor 4-weg aansluiting:

Nee

Regelverhouding (SVO):

50 %

Lekverlies van de kvs-waarde:

0.02 %

Kvs-waarde bypass:

10

Lekverlies van kvs-waarde bypass:

2 %

Grondkarakteristiek bypass:

Equiprocentueel

Druktrap klasse flens:

PN 10

Max. drukverschil in geopende stand:

4 bar

Hoogte as:

133.5 mm

Lengte aansluiting 1:

80 mm

Slaglengte:

20 mm

Lengte aansluiting 2:

80 mm

Lengte aansluiting 3:

80 mm

Werkende lengte aansluiting 1:

80 mm

Werkende lengte aansluiting 2:

80 mm

Werkende lengte aansluiting 3:

80 mm
