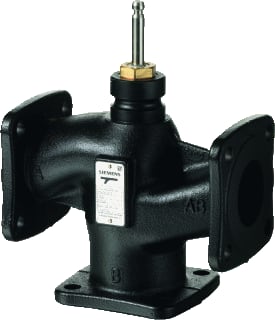

Siemens - Acvatix VXF Driewegregelafsluiter 3w afsl. vxf42.15-2.5 - S55204-V128

Nom. diameter:

DN 15

Druktrap klasse:

PN 16

Aansluitingen:

Flens

Kvs-waarde:

2.5

Grondkarakteristiek:

Equiprocentueel

Materiaal behuizing:

Gietijzer

Mediumtemperatuur (continu):

-10 t/m 150 °C

Inbouwwijze verdelend:

Ja

Materiaalkwaliteit:

Gietijzer EN-GJL-250 (GG 25)

Oppervlaktebescherming:

Overig

Uitwendige buisdiameter alle aansluitingen:

21.3 mm

Met koppeling aansluiting 1:

Nee

Met koppeling aansluiting 2:

Nee

Met koppeling aansluiting 3:

Nee

Met T-stuk voor 4-weg aansluiting:

Nee

Regelverhouding (SVO):

50 %

Lekverlies van de kvs-waarde:

0.02 %

Kvs-waarde bypass:

2.5

Lekverlies van kvs-waarde bypass:

2 %

Grondkarakteristiek bypass:

Lineair

Druktrap klasse flens:

PN 16

Max. drukverschil in geopende stand:

4 bar

Hoogte as:

133.5 mm

Lengte aansluiting 1:

65 mm

Slaglengte:

20 mm

Lengte aansluiting 2:

65 mm

Lengte aansluiting 3:

65 mm

Werkende lengte aansluiting 1:

65 mm

Werkende lengte aansluiting 2:

65 mm

Werkende lengte aansluiting 3:

65 mm
