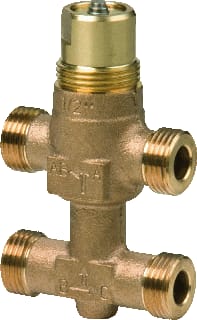

Siemens - Acvatix VMP Driewegregelafsluiter Driewegafsl. Vmp45.20-4 - BPZ:VMP45.20-4

Nom. diameter:

DN 20

Druktrap klasse:

PN 16

Aansluitingen:

Buitendraad

Grondkarakteristiek:

Equiprocentueel

Kvs-waarde:

4

Materiaal behuizing:

Brons

Mediumtemperatuur (continu):

1 t/m 110 °C

Inbouwwijze verdelend:

Nee

Materiaalkwaliteit:

Brons (Rg 5)

Oppervlaktebescherming:

Geen (onbehandeld)

Uitwendige buisdiameter alle aansluitingen:

26.9 mm

Met koppeling aansluiting 1:

Ja

Met koppeling aansluiting 2:

Ja

Met koppeling aansluiting 3:

Ja

Met T-stuk voor 4-weg aansluiting:

Ja

Regelverhouding (SVO):

50 %

Lekverlies van de kvs-waarde:

0.02 %

Kvs-waarde bypass:

4

Lekverlies van kvs-waarde bypass:

0.02 %

Grondkarakteristiek bypass:

Lineair

Druktrap klasse flens:

PN 16

Max. drukverschil in geopende stand:

3.5 bar

Hoogte as:

49 mm

Lengte aansluiting 1:

40 mm

Slaglengte:

5.5 mm

Lengte aansluiting 2:

40 mm

Lengte aansluiting 3:

40 mm

Werkende lengte aansluiting 1:

40 mm

Werkende lengte aansluiting 2:

40 mm

Werkende lengte aansluiting 3:

40 mm
