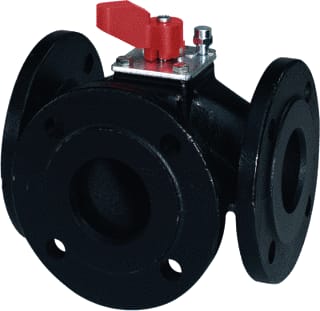

Siemens - Acvatix VBF Driewegregelafsluiter 3W Afsl. Pn6 Vbf21.100 - BPZ:VBF21.100

Nom. diameter:

DN 100

Druktrap klasse:

PN 6

Aansluitingen:

Flens

Kvs-waarde:

160

Grondkarakteristiek:

Lineair

Materiaal behuizing:

Gietijzer

Mediumtemperatuur (continu):

1 t/m 120 °C

Inbouwwijze verdelend:

Nee

Materiaalkwaliteit:

Gietijzer EN-GJL-250 (GG 25)

Oppervlaktebescherming:

Overig

Uitwendige buisdiameter alle aansluitingen:

114.3 mm

Met koppeling aansluiting 1:

Nee

Met koppeling aansluiting 2:

Nee

Met koppeling aansluiting 3:

Nee

Met T-stuk voor 4-weg aansluiting:

Nee

Lekverlies van de kvs-waarde:

0.1 %

Kvs-waarde bypass:

160

Lekverlies van kvs-waarde bypass:

0.1 %

Grondkarakteristiek bypass:

Lineair

Druktrap klasse flens:

PN 6

Max. drukverschil in geopende stand:

0.3 bar

Hoogte as:

108 mm

Lengte aansluiting 1:

130 mm

Slaglengte:

90 mm

Lengte aansluiting 2:

130 mm

Lengte aansluiting 3:

130 mm

Werkende lengte aansluiting 1:

130 mm

Werkende lengte aansluiting 2:

130 mm

Werkende lengte aansluiting 3:

130 mm
