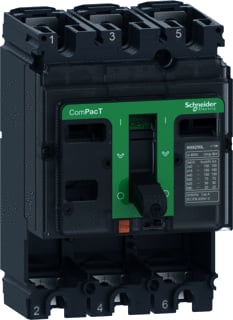

Schneider Electric - Vermogensschakelaar Vermogschak Nsx160F 36Ka - C16F3
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Instelbereik overbelastingsbeveiliging - 0 A
Uitvoering van het bedieningselement - Draaigreep
Nom. spanning - 690 V
Positie aansluiting hoofdstroomcircuit - Voorzijde
Compleet apparaat incl. beveiligingsunit - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
3640382
Leverancierscode
C16F3
EAN
3606481999382
Commercieel bestelnummer
C16F3
HGS code
191401
Douanenummer
85362090
Instelbereik overbelastingsbeveiliging:
0 A
Uitvoering van het bedieningselement:
Draaigreep
Nom. spanning:
690 V
Positie aansluiting hoofdstroomcircuit:
Voorzijde
Compleet apparaat incl. beveiligingsunit:
Nee
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Omegarailmontage optioneel:
Ja
Apparaatbouwvorm:
Inbouwapparaat vaste inb. techniek
Nom. continustroom Iu:
160 A
Motoraandrijving geïntegreerd:
Nee
Met geïntegreerde onderspanningsspoel:
Nee
Aantal hulpcontacten als maakcontact:
0
Aantal polen:
3
Aantal hulpcontacten als verbreekcontact:
0
Geschikt voor omegarailmontage:
Nee
Geïntegreerde aardsluitingsbeveiliging:
Nee
Aantal hulpcontacten als wisselcontact:
0
Voorzien van uitgeschakeld-melder:
Ja
Nom. afschakelvermogen Icu bij 400 V, 50 Hz:
36 kA
Instelbereik kortstondigvertraagde kortsluitactivering:
0 A
Motoraandrijving optioneel:
Ja
Beschermingsgraad (IP):
IP40
Verliesvermogen:
27.6 W
Dit is een 3-polig basisframe voor ComPacT NSX160F. ComPacT NSX is ontworpen om de ruimte en de onderbrekingscapaciteit voor alle standaard- en specifieke toepassingen te optimaliseren. Dit basisframe wordt geleverd zonder uitschakeleenheid en is compatibel met elk type uitschakeleenheid dat afzonderlijk moet worden besteld De uitschakelcapaciteit Icu is 36kA bij 415VAC 50/60Hz. De operationele spanning is 690VAC 50/60Hz (beperkt tot 440VAC 50/60Hz als er een aardlekbeveiliging is). Het kan worden uitgerust met een verscheidenheid aan optionele functies en accessoires. De afmetingen zijn 105 mm x 161 mm x 86 mm. Het zorgt voor naleving van internationale normen (IEC 60947), CCC, EAC en maritieme specificaties. ComPacT NSX160F maakt deel uit van de EcoStruxure Power-architectuur van Schneider Electric.
