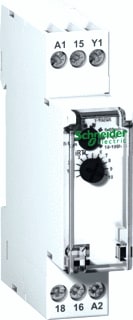

Schneider Electric - Tijdrelais Tijdrel. A9E16067 - A9E16067
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 24 t/m 240 V
Type stuurspanning - AC/DC
Diepte - 72 mm
Functie afvalvertragend - Ja
Functie opkomvertragend - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8210151
Leverancierscode
A9E16067
EAN
3606480377433
Commercieel bestelnummer
A9E16067
HGS code
191204
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
24 t/m 240 V
Type stuurspanning:
AC/DC
Diepte:
72 mm
Functie afvalvertragend:
Ja
Functie opkomvertragend:
Nee
Montagewijze:
DRA (DIN-rail adapter)
Tijdbereik:
0.1 t/m 360000 s
Functie inschakelwissend:
Nee
Nom. stuurspanning bij DC:
24 V
Functie pulsvormend:
Nee
Functie ster-driehoek:
Nee
Bediening op afstand mogelijk:
Ja
Aantal uitgangen, vertraagd, maakcontact:
0
Functie uitschakelwissend:
Ja
Aantal uitgangen, vertraagd, verbreekcontact:
0
Aantal uitgangen, onvertraagd, maakcontact:
0
Breedte:
18 mm
Aantal uitgangen, onvertraagd, wisselcontact:
1
Met halfgeleideruitgang:
Nee
Aantal uitgangen, onvertraagd, verbreekcontact:
0
Aantal uitgangen, vertraagd, wisselcontact:
1
Functie knipperend beginnend met pauze, vaste tijd:
Nee
Functie knipperend beginnend met impuls, vaste tijd:
Nee
Hoogte:
93 mm
Bedrijfsspanning bij DC:
5 t/m 250 V
Bedrijfsspanning bij AC 50 Hz:
250 V
Frontmontage:
Ja
Geschikt voor omegarailmontage:
Ja
Compleet apparaat met sokkel:
Nee
Bedrijfsspanning bij AC 60 Hz:
250 V
Spanningstype van de bedrijfsspanning:
AC/DC
Beschermingsgraad (IP):
IP20
Nom. stuurspanning bij AC 60 Hz:
24 t/m 240 V
Nom. stroom:
8 A
Opsteekbaar op hulpcontactblok:
Nee
Uitgangen, omschakelbaar vertraagd/onvertraagd:
Ja
Uitvoering elektrische aansluiting:
Schroefaansluiting
Deze Acti9 iRTC is een tijdrelais. De vertragingswaaier is van 0.1s tot 100h. Het vertraagt het uitschakelen van een belasting na het openen van een hulpcontact (drukknop). De belasting wordt aan het einde van de tijdvertraging T uitgeschakeld. De werkfrequentie is 50 Hz of 60 Hz. De Uc-besturing en voedingsspanning zijn van 24 VAC tot 240 VAC +/-10% en 24 VDC +/-10%. De enkele tijdvertragingscyclus start alleen als er een hulpcontact (drukknop) wordt losgelaten. De precisie van het apparaat is +/- 10% van de volledige schaal. De minimale duur van de besturingsimpuls is 100 ms. De maximale resettijd per spanningsonderbreking is 100 ms. De nominale schakelstroom is 21 A bij 250 VAC. De mechanische levensduur onder AC1-categorie is meer dan 5 x 10exp6 schakeloperaties. De elektrische levensduur onder AC1-categorie is langer dan 10exp5-schakeloperaties.
