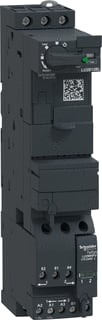

Schneider Electric - TeSys Motorstarter/Motorstarter combi. Omkcont Lu2B12Bl 12A - LU2B12BL
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Instelbereik overbelastingsbeveiliging - 0 A
Type motorstarter - Draaistarter
Met kortsluitactivering - Ja
Nom. stuurspanning bij DC - 24 V
Nom. stuurspanning bij AC 50 Hz - 0 V
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
2868438
Leverancierscode
LU2B12BL
EAN
3389110362930
Commercieel bestelnummer
LU2B12BL
HGS code
197003
Douanenummer
85365080
Instelbereik overbelastingsbeveiliging:
0 A
Type motorstarter:
Draaistarter
Met kortsluitactivering:
Ja
Nom. stuurspanning bij DC:
24 V
Nom. stuurspanning bij AC 50 Hz:
0 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Nom. bedrijfsstroom Ie:
12 A
Beschermingsgraad (IP):
IP20
Geschikt voor noodstop:
Nee
Nom. bedrijfsstroom bij AC-3, 400 V:
12 A
Type stuurspanning:
DC
Nom. vermogen bij AC-3, 400 V:
5.5 kW
Nom. stuurspanning bij AC 60 Hz:
0 V
Omgevingstemperatuur, bedrijfsbovengrens:
70 °C
Aantal hulpcontacten als maakcontact:
1
Aantal hulpcontacten als verbreekcontact:
1
Voorwaardelijke nom. kortsluitstroom, type 1, 480 Y/277 V:
10000 A
Draagrailmontage mogelijk:
Ja
Voorwaardelijke nom. kortsluitstroom, type 2, 400 V:
50000 A
Temperatuurgecompenseerde overbelastingsbeveiliging:
Ja
Voorwaardelijke nom. kortsluitstroom, type 2, 230 V:
50000 A
Voorwaardelijke nom. kortsluitstroom, type 1, 600 Y/347 V:
4000 A
Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit:
Schroefaansluiting
Nom. vermogen bij AC-3, 230 V, 3-fase:
3 kW
Aantal commandoposities:
3
Nom. vermogen, 460 V, 60Hz, 3-fase:
5.5 kW
Nom. vermogen, 575 V, 60Hz, 3-fase:
5.5 kW
Met transformator:
Nee
Coördinatieklasse volgens IEC 60947-4-3:
Klasse 2
Aantal signaallampen:
0
Externe reset mogelijk:
Nee
Met zekering:
Nee
Ondersteunt protocol TCP/IP:
Nee
Ondersteunt protocol voor PROFIBUS:
Nee
Ondersteunt protocol voor CAN:
Nee
Ondersteunt protocol voor INTERBUS:
Nee
Ondersteunt protocol voor ASI:
Nee
Ondersteunt protocol voor MODBUS:
Nee
Ondersteunt protocol voor Data-Highway:
Nee
Ondersteunt protocol voor DeviceNet:
Nee
Ondersteunt protocol voor SUCONET:
Nee
Ondersteunt protocol voor LON:
Nee
Ondersteunt protocol voor PROFINET IO:
Nee
Ondersteunt protocol voor PROFINET CBA:
Nee
Ondersteunt protocol voor SERCOS:
Nee
Ondersteunt protocol voor Foundation Fieldbus:
Nee
Ondersteunt protocol voor EtherNet/IP:
Nee
Ondersteunt protocol voor AS-Interface Safety at Work:
Nee
Ondersteunt protocol voor DeviceNet Safety:
Nee
Ondersteunt protocol voor INTERBUS-Safety:
Nee
Ondersteunt protocol voor PROFIsafe:
Nee
Ondersteunt protocol voor SafetyBUS p:
Nee
Ondersteunt protocol voor overige bussystemen:
Nee
Hoogte:
224 mm
Breedte:
45 mm
Diepte:
126 mm
Opmerking:
N.v.t.
Deze TeSys U omkeercontactorbasis heeft 3 polen (3NO) en een nominale bedrijfsstroom van 12A/690V. Aan te vullen met een regeleenheid LUC om een complete TeSys U omkeercontactor te ontwerpen voor 3-fase motortoepassingen tot 5,5kW@400V. Deze basis bestaat uit vermogenscontacten, regelspoel, draaigreep, met een modulaire opbouw voor extra modules om een "all-in-one" omkeerstarter te vormen met basis- of geavanceerde beveiligings- en besturingsfuncties. Het is uitgerust met een omkeermodule LU2MB0BL voor de levering van 24V DC, hulpcontacten voor de signalering van storingen (1NO + 1NC), een besturingsklemmenblok en afdekkapjes die de lege ruimten afdekken. Voorzien van een hoge afschakelcapaciteit Icu 50kA@400V en een gegarandeerde start-stop controle voor 3600 cycli/uur. Zeer compact (45mm breedte), geschikt voor DIN-rail montage en schroefbevestiging.
Een Schneider Electric product
