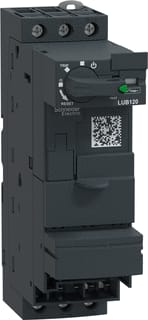

Schneider Electric - TeSys Motorstarter/Motorstarter combi. Basisschak Lub120 - LUB120
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Instelbereik overbelastingsbeveiliging - 0 A
Type motorstarter - Directstarter
Met kortsluitactivering - Ja
Nom. stuurspanning bij DC - 24 t/m 220 V
Nom. stuurspanning bij AC 50 Hz - 24 t/m 240 V
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
2860971
Leverancierscode
LUB120
EAN
3389110362794
Commercieel bestelnummer
LUB120
HGS code
197003
Douanenummer
85365080
Instelbereik overbelastingsbeveiliging:
0 A
Type motorstarter:
Directstarter
Met kortsluitactivering:
Ja
Nom. stuurspanning bij DC:
24 t/m 220 V
Nom. stuurspanning bij AC 50 Hz:
24 t/m 240 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Nom. bedrijfsstroom Ie:
12 A
Beschermingsgraad (IP):
IP20
Geschikt voor noodstop:
Nee
Nom. bedrijfsstroom bij AC-3, 400 V:
12 A
Type stuurspanning:
AC/DC
Nom. vermogen bij AC-3, 400 V:
5.5 kW
Nom. stuurspanning bij AC 60 Hz:
24 t/m 240 V
Omgevingstemperatuur, bedrijfsbovengrens:
70 °C
Aantal hulpcontacten als maakcontact:
1
Aantal hulpcontacten als verbreekcontact:
1
Voorwaardelijke nom. kortsluitstroom, type 1, 480 Y/277 V:
10000 A
Draagrailmontage mogelijk:
Ja
Voorwaardelijke nom. kortsluitstroom, type 2, 400 V:
50000 A
Temperatuurgecompenseerde overbelastingsbeveiliging:
Ja
Voorwaardelijke nom. kortsluitstroom, type 2, 230 V:
50000 A
Voorwaardelijke nom. kortsluitstroom, type 1, 600 Y/347 V:
4000 A
Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit:
Schroefaansluiting
Nom. vermogen bij AC-3, 230 V, 3-fase:
3 kW
Aantal commandoposities:
3
Nom. vermogen, 460 V, 60Hz, 3-fase:
5.5 kW
Nom. vermogen, 575 V, 60Hz, 3-fase:
5.5 kW
Met transformator:
Nee
Coördinatieklasse volgens IEC 60947-4-3:
Klasse 2
Aantal signaallampen:
0
Externe reset mogelijk:
Nee
Met zekering:
Nee
Ondersteunt protocol TCP/IP:
Nee
Ondersteunt protocol voor PROFIBUS:
Nee
Ondersteunt protocol voor CAN:
Nee
Ondersteunt protocol voor INTERBUS:
Nee
Ondersteunt protocol voor ASI:
Nee
Ondersteunt protocol voor MODBUS:
Nee
Ondersteunt protocol voor Data-Highway:
Nee
Ondersteunt protocol voor DeviceNet:
Nee
Ondersteunt protocol voor SUCONET:
Nee
Ondersteunt protocol voor LON:
Nee
Ondersteunt protocol voor PROFINET IO:
Nee
Ondersteunt protocol voor PROFINET CBA:
Nee
Ondersteunt protocol voor SERCOS:
Nee
Ondersteunt protocol voor Foundation Fieldbus:
Nee
Ondersteunt protocol voor EtherNet/IP:
Nee
Ondersteunt protocol voor AS-Interface Safety at Work:
Nee
Ondersteunt protocol voor DeviceNet Safety:
Nee
Ondersteunt protocol voor INTERBUS-Safety:
Nee
Ondersteunt protocol voor PROFIsafe:
Nee
Ondersteunt protocol voor SafetyBUS p:
Nee
Ondersteunt protocol voor overige bussystemen:
Nee
Hoogte:
154 mm
Breedte:
45 mm
Diepte:
126 mm
Opmerking:
uitsch.verm. 50kA<400V
TeSys U - Geavanceerde voedingsbasis - 3P (3NO) - 12A/690V - TeSys U - starterregelaar voor 3-fasige motortoepassingen tot en met 5.5kW@400V. Basis bestaande uit stroomcontacten, regelspoel, draaibediening, met een modulair ontwerp voor extra modules om een "all in one" startercontroller te vormen met basis- of geavanceerde beschermings- en regelfuncties. Hij is uitgerust met hulpsignaleringscontacten (1NO+1NC), een aansluitblok en afsluitkleppen die de lege holtes bedekken. Hij biedt een hoge uitschakelcapaciteit Icu 50kA@400V, start-stop-besturing gegarandeerd voor 3600 cycli/uur. Zeer compact (45 mm breed), DIN-rail montage en schroefbevestiging, met een vergrendelbare draaihendel. Gecertificeerd bij gebruik in combinatie met een LUC-regeleenheid (IEC, UL, CSA, CCC, EAC, Marine), conform Green Premium (RoHS/REACh).
