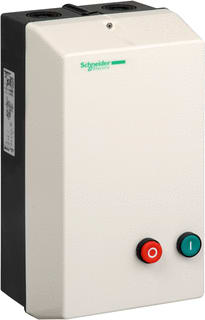

Schneider Electric - TeSys Magneetschakelaarcombinatie Sterdriehschak Le3D09V7 - LE3D09V7

Nom. stuurspanning bij AC 50 Hz:

400 V

Functie:

Ster-driehoek-hulpcontactblok

Type stuurspanning:

AC

Nom. bedrijfsstroom Ie bij AC-3, 400 V:

9 A

Aansluitwijze hoofdstroomcircuit:

Schroefaansluiting

Nom. vermogen bij AC-3, 400 V:

7.5 kW

Beschermingsgraad (IP):

IP65

Beschermingsgraad (NEMA):

Overig

Nom. stuurspanning bij AC 60 Hz:

400 V

Aantal hoofdcontacten als verbreekcontact:

0

Aantal hoofdcontacten als maakcontact:

3

Draagrailmontage mogelijk:

Nee

Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit:

Schroefaansluiting

Bedrijfsspanning bij AC 50 Hz:

220 t/m 440 V

Bedrijfsspanning bij AC 60 Hz:

220 t/m 440 V

Aantal hulpcontacten als maakcontact:

1

Aantal hulpcontacten als verbreekcontact:

1

Aantal hulpcontacten als wisselcontact:

0

Spanningstype van de bedrijfsspanning:

AC

Hoogte:

348 mm

Breedte:

186 mm

Diepte:

175.5 mm

Opmerking:

Sterdriehoekschakelaar
