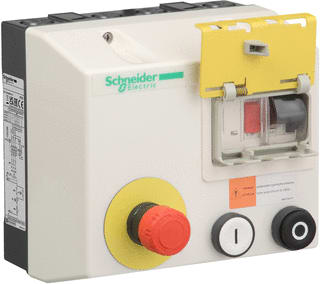

Schneider Electric - TeSys K Motorstarter/Motorstarter combi. Motstartkst Lg7K09Q714 - LG7K09Q714
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Instelbereik overbelastingsbeveiliging - 6 t/m 10 A
Type motorstarter - Directstarter
Met kortsluitactivering - Ja
Nom. stuurspanning bij DC - 0 V
Nom. stuurspanning bij AC 50 Hz - 380 t/m 400 V
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
315143
Leverancierscode
LG7K09Q714
EAN
3389110662061
Commercieel bestelnummer
Onbekend
HGS code
197001
Type
K
Douanenummer
85371098
Instelbereik overbelastingsbeveiliging:
6 t/m 10 A
Type motorstarter:
Directstarter
Met kortsluitactivering:
Ja
Nom. stuurspanning bij DC:
0 V
Nom. stuurspanning bij AC 50 Hz:
380 t/m 400 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Nom. bedrijfsstroom Ie:
9 A
Beschermingsgraad (IP):
IP55
Aanloopklasse:
CLASS 10
Geschikt voor noodstop:
Ja
Nom. bedrijfsstroom bij AC-3, 400 V:
9 A
Type stuurspanning:
AC
Nom. vermogen bij AC-3, 400 V:
4 kW
Nom. stuurspanning bij AC 60 Hz:
380 t/m 400 V
Omgevingstemperatuur, bedrijfsbovengrens:
40 °C
Aantal hulpcontacten als maakcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Voorwaardelijke nom. kortsluitstroom, type 1, 480 Y/277 V:
10000 A
Draagrailmontage mogelijk:
Nee
Temperatuurgecompenseerde overbelastingsbeveiliging:
Ja
Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit:
Schroefaansluiting
Nom. vermogen bij AC-3, 230 V, 3-fase:
1.5 kW
Aantal commandoposities:
5
Nom. vermogen, 460 V, 60Hz, 3-fase:
4 kW
Met transformator:
Nee
Coördinatieklasse volgens IEC 60947-4-3:
Klasse 1
Aantal signaallampen:
0
Externe reset mogelijk:
Nee
Met zekering:
Nee
Ondersteunt protocol TCP/IP:
Nee
Ondersteunt protocol voor PROFIBUS:
Nee
Ondersteunt protocol voor CAN:
Nee
Ondersteunt protocol voor INTERBUS:
Nee
Ondersteunt protocol voor ASI:
Nee
Ondersteunt protocol voor MODBUS:
Nee
Ondersteunt protocol voor Data-Highway:
Nee
Ondersteunt protocol voor DeviceNet:
Nee
Ondersteunt protocol voor SUCONET:
Nee
Ondersteunt protocol voor LON:
Nee
Ondersteunt protocol voor PROFINET IO:
Nee
Ondersteunt protocol voor PROFINET CBA:
Nee
Ondersteunt protocol voor SERCOS:
Nee
Ondersteunt protocol voor Foundation Fieldbus:
Nee
Ondersteunt protocol voor EtherNet/IP:
Nee
Ondersteunt protocol voor AS-Interface Safety at Work:
Nee
Ondersteunt protocol voor DeviceNet Safety:
Nee
Ondersteunt protocol voor INTERBUS-Safety:
Nee
Ondersteunt protocol voor PROFIsafe:
Nee
Ondersteunt protocol voor SafetyBUS p:
Nee
Ondersteunt protocol voor overige bussystemen:
Nee
Hoogte:
165 mm
Breedte:
175 mm
Diepte:
177 mm
Opmerking:
N.v.t.
TeSys sluit starter aan met contactor en thermisch-magnetische stroomonderbreker, voor de besturing van 3-fasige motoren 4kW@400V AC-3 in niet-omkeer veiligheidstoepassingen. Behuizing van polycarbonaat voor opbouwmontage met schroefbevestiging, 2 uitsparingen voor kabelwartels aan de boven- en onderkant, voor IP55-bescherming. Uitgerust met een witte drukknop Start (I), een zwarte drukknop Stop (O) en een vergrendelbare nooddrukknop Stop (paddenstoelkop 1/4 draai) die mechanisch op de stroomonderbreker werkt. Het omvat een contactor LC1K met een besturingscircuit van 380-400V 50/60Hz die al is bedraad tussen de voedingsfasen en een thermisch-magnetische stroomonderbreker GV2ME met thermisch instelbereik 6-10A, De kabel voldoet aan IEC 60204-1 en IEC 60947-4-1, Green Premium product (RoHS/REACh).
