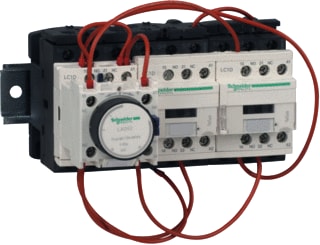

Schneider Electric - TeSys Deca Advanced Magneetschakelaarcombinatie Lc3D09Ab7 - LC3D09AB7

Nom. stuurspanning bij AC 50 Hz:

24 V

Functie:

Ster-driehoek-hulpcontactblok

Type stuurspanning:

AC

Nom. vermogen NEMA:

3.73 kW

Nom. bedrijfsstroom Ie bij AC-3, 400 V:

9 A

Aansluitwijze hoofdstroomcircuit:

Schroefaansluiting

Nom. vermogen bij AC-3, 400 V:

7.5 kW

Beschermingsgraad (IP):

IP20

Beschermingsgraad (NEMA):

Overig

Nom. stuurspanning bij AC 60 Hz:

24 V

Aantal hoofdcontacten als verbreekcontact:

0

Aantal hoofdcontacten als maakcontact:

3

Draagrailmontage mogelijk:

Ja

Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit:

Schroefaansluiting

Nom. bedrijfsstroom Ie bij AC-1, 400 V:

20 A

Bedrijfsspanning bij AC 50 Hz:

440 V

Bedrijfsspanning bij AC 60 Hz:

440 V

Aantal hulpcontacten als maakcontact:

0

Aantal hulpcontacten als verbreekcontact:

1

Spanningstype van de bedrijfsspanning:

AC

Hoogte:

124 mm

Breedte:

143 mm

Diepte:

143 mm

Opmerking:

Sterdriehoekschakelaar
