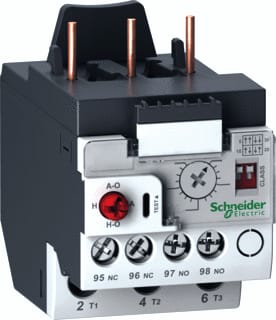

Schneider Electric - Overbelastingsrelais elektronisch Overbelrel Lr9D08 - LR9D08
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Aanloopklasse - Instelbaar
Instelbaar stroombereik - 1.6 t/m 8 A
Montagewijze - Directaanbouw/separate opstelling
Aantal hulpcontacten als maakcontact - 0
Aantal hulpcontacten als verbreekcontact - 0
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
9784430
Leverancierscode
LR9D08
EAN
3606485420943
Commercieel bestelnummer
Onbekend
HGS code
197001
Douanenummer
85364900
Aanloopklasse:
Instelbaar
Instelbaar stroombereik:
1.6 t/m 8 A
Montagewijze:
Directaanbouw/separate opstelling
Aantal hulpcontacten als maakcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als wisselcontact:
0
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Reset-functie ingang:
Nee
Reset-functie automatisch:
Ja
Type stuurspanning:
AC
Nom. stuurspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
690 V
Reset-functie drukknop:
Ja
Externe stroomvoorziening vereist:
Nee
Spanningstype van de bedrijfsspanning:
AC
Bedrijfsspanning bij AC 50 Hz:
690 V
Bedrijfsspanning bij AC 60 Hz:
690 V
Breedte:
45 mm
Hoogte:
72.5 mm
Diepte:
79.9 mm
TeSys LR9D - Electronisch overbelastingsrelais - 8A/690V - Thermisch instelbereik 1,6-8A - Selecteerbare uitschakelklasse 5-10-20-30 - Voor bescherming van 3-fasenmotoren: 0.75-3kW@400V. Differentieel apparaat met detectie van fasestoring en onbalans van de belasting. De UPS beschikt over een thermische afstelschijf, knoppen voor test, stop en reset, een handmatige automatische reset-selector, schakelaars voor het uitschakelen van de klassenselectie, een indicator en 2 hulpcontacten 1NO+1NC voor het signaleren van storingen. De instellingen worden beschermd door een transparante afdekking die kan worden vergrendeld. Aansluiting met schroefklemmen, deze kan rechtstreeks worden aangesloten op de onderste contactklemmen van 3-polige LC1D09-D38-contactoren. Montage op DIN-rail of schroefbevestiging, gescheiden van de contactor, met gebruik van het klemmenblok LAD7B205 (afzonderlijk te bestellen).
