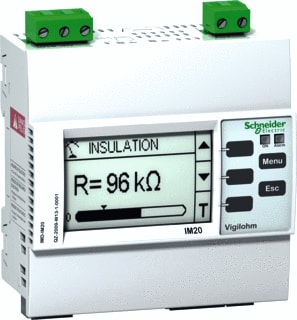

Schneider Electric - Isolatiebewakingsrelais Bewakrel Imd-Im20 - IMD-IM20

Nom. spanning:

0 t/m 600 V

Uitvoering elektrische aansluiting:

Schroefaansluiting

Met afneembare klemmen:

Ja

Externe stroomvoorziening vereist:

Nee

Functie:

Voor gemengd net

Spanningstype voedingsspanning:

AC/DC

Voedingsspanning bij AC 50Hz:

110 t/m 415 V

Voedingsspanning bij AC 60Hz:

110 t/m 415 V

Voedingsspanning bij DC:

125 t/m 250 V

Spanningsmeetbereik:

0 t/m 600 V

Nom. (meet)bedrijfsfrequentie:

45 t/m 440 Hz

Lijncapaciteit:

70 µF

Aanspreekwaarde impedantie 1:

1 t/m 1000 kOhm

Aanspreekwaarde impedantie 2:

0.5 t/m 500 kOhm

Aanduiding isolatiewaarde:

Ja

Foutenregistratie mogelijk:

Ja

Aantal contacten als verbreekcontact:

0

Aantal contacten als maakcontact:

0

Aantal contacten als wisselcontact:

1

Spanningstype van de bedrijfsspanning:

AC/DC

Bedrijfsspanning bij AC 50 Hz:

0 t/m 600 V

Bedrijfsspanning bij AC 60 Hz:

0 t/m 600 V

Bedrijfsspanning bij DC:

0 t/m 345 V

Breedte:

96 mm

Diepte:

59 mm

Hoogte:

110 mm

Nom. stuurspanning bij AC 50 Hz:

110 t/m 415 V

Nom. stuurspanning bij AC 60 Hz:

110 t/m 415 V

Nom. stuurspanning bij DC:

125 t/m 250 V

Type stuurspanning:

AC/DC

Nom. (meet)frequentie:

45 t/m 440 Hz
