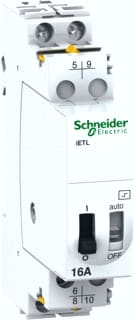

Schneider Electric - Installatierelais Instrel Ietl 1M+1W 16A 48V - A9C32216
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Spoelspanning 1 - 48 V
Spanningstype voedingsspanning - AC
Voedingsspanning - 24 t/m 250 V
Montagewijze - DIN-rail
Aantal contacten als maakcontact - 1
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8210792
Leverancierscode
A9C32216
EAN
3606480091940
Commercieel bestelnummer
A9C32216
HGS code
191204
Douanenummer
85364900
Spoelspanning 1:
48 V
Spanningstype voedingsspanning:
AC
Voedingsspanning:
24 t/m 250 V
Montagewijze:
DIN-rail
Aantal contacten als maakcontact:
1
Spoelspanningstype 1:
AC
Aantal contacten als wisselcontact:
1
Aantal contacten als verbreekcontact:
0
Breedte in module-eenheden:
1
Frequentie spoelspanning 1:
50 t/m 60 Hz
Frequentie spoelspanning 2:
0 Hz
Functie:
Mechanisch
Inbouwdiepte:
84 mm
Max. belasting TL-buis:
1300 VA
Max. belasting TL-buis (duo-geschakeld):
2000 VA
Max. belasting TL-buis (parallel gecompenseerd):
900 VA
Max. gloeilampbelasting:
1600 W
Max. schakelstroom (cos phi = 0,6):
16 A
Nom. (meet)stroom:
16 A
Spoelspanning 2:
24 V
Spoelspanningstype 2:
DC
Deze Acti9 iETL iTL 16 is een modulaire uitbreiding voor impulsrelais. Dit 2P-apparaat heeft 1 omschakeling en 1 normaal open contact. Nominale stroom is 16A, 24VAC tot 250VAC bedrijfsspanning en werkt met 48VAC of 24VDC regelspanning. De elektrische bestendigheid stijgt tot 200000 cycli voor AC-21 of 100000 cycli voor AC-22. De schakelfrequentie is 5 schakeloperaties/minuut of 100 schakeloperaties/dag. De duur van de bevelorde zou 50ms moeten zijn. Het wordt hoofdzakelijk gebruikt voor verlichtingsregelingstoepassingen. De Ui nominale isolatiespanning is 440 VAC. De Uimp toegekende schokgolfspanning is 6 kV. De werkfrequentie is 50 Hz of 60 Hz. Het is een DIN-rail monteerbaar. Vervuilingsgraad is 3. Overspanningscategorie is IV. De beschermingsgraad is IP20 en IP40 in een behuizing. De bedrijfstemperatuur is van -20°C tot 50°C. De opslagtemperatuur bedraagt -40°C tot 70°C.
