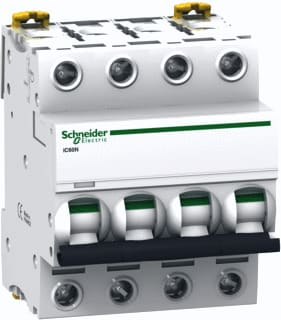

Schneider Electric - Installatieautomaat Inst. Aut Ic60N 4P D16 - A9F75416
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - D
Meeschakelende nul - Nee
Spanningstype - AC/DC
Nom. (meet)stroom - 16 A
Aantal polen (totaal) - 4
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8250534
Leverancierscode
A9F75416
EAN
3606480081163
Commercieel bestelnummer
A9F75416
HGS code
191201
Douanenummer
85362010
Uitschakelkarakteristiek:
D
Meeschakelende nul:
Nee
Spanningstype:
AC/DC
Nom. (meet)stroom:
16 A
Aantal polen (totaal):
4
Breedte in module-eenheden:
4
Frequentie:
50 t/m 60 Hz
Nevenapparaat mogelijk:
Ja
Aantal beveiligde polen:
4
Nom. afschakelvermogen Icn EN 60898 bij 230 V:
6 kA
Nom. afschakelvermogen Icn EN 60898 bij 400 V:
6 kA
Nom. (meet)spanning:
400 V
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V:
10 kA
Aansluitbare geleiderdoorsnede meerdraads:
1 t/m 16 mm²
Aansluitbare geleiderdoorsnede eendraads:
1 t/m 25 mm²
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V:
20 kA
Inbouwmontage (stucwerk):
Nee
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
44.5 mm
Nom. isolatiespanning Ui:
500 V
Explosieveilig:
Nee
Nom. stoothoudspanning (Uimp):
6 kV
Omgevingstemperatuur tijdens bedrijf:
-35 t/m 70 °C
Overspanningscategorie:
4
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Verliesvermogen:
2.4 W
Vervuilingsgraad:
3
Deze Acti9 iC60N is een laagspanning installatieautomaat. Dit is een 4P installatieautomaat met 4 beveiligde polen. Deze heeft een nominale stroom van 16A en een D afschakelkarakteristiek. De afschakelcapaciteit van deze installatieautomaat bedraagt 6000A bij 400VAC volgens de norm EN/IEC 60898-1 (huishoudelijke norm) en 20kA bij 220VAC tot 240VAC volgens de norm EN/IEC 60947-2 (industriële norm). Deze iC60N installatieautomaat voldoet zowel aan de huishoudelijke norm EN/IEC 60898-1 als aan de industriële norm EN/IEC 60947-2. Deze installatieautomaat beveiligt de stroomcircuits tegen kortsluiting en overbelastingsstromen. De unieke VisiTrip indicator verkort de zoektocht naar de afgeschakelde (getripte) automaat door deze duidelijk te markeren. De groene aanduiding van VisiSafe garandeert de fysieke opening van de contacten, zodat het onderhoud stroomafwaarts kan worden uitgevoerd.
