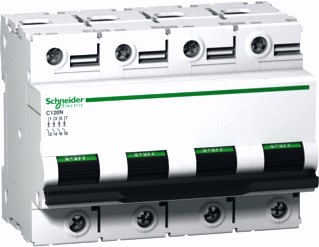

Schneider Electric - Installatieautomaat Inst. Aut C120N 4P C80A - A9N18372
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - C
Meeschakelende nul - Ja
Spanningstype - AC
Nom. (meet)stroom - 80 A
Aantal polen (totaal) - 4
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8209792
Leverancierscode
A9N18372
EAN
3606480379437
Commercieel bestelnummer
A9N18372
HGS code
191201
Douanenummer
85362090
Uitschakelkarakteristiek:
C
Meeschakelende nul:
Ja
Spanningstype:
AC
Nom. (meet)stroom:
80 A
Aantal polen (totaal):
4
Breedte in module-eenheden:
6
Frequentie:
50 t/m 60 Hz
Nevenapparaat mogelijk:
Ja
Aantal beveiligde polen:
4
Nom. afschakelvermogen Icn EN 60898 bij 230 V:
10 kA
Nom. afschakelvermogen Icn EN 60898 bij 400 V:
10 kA
Nom. (meet)spanning:
400 V
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V:
10 kA
Aansluitbare geleiderdoorsnede meerdraads:
1 t/m 35 mm²
Aansluitbare geleiderdoorsnede eendraads:
1.5 t/m 50 mm²
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V:
20 kA
Inbouwmontage (stucwerk):
Nee
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
44 mm
Nom. isolatiespanning Ui:
500 V
Explosieveilig:
Nee
Nom. stoothoudspanning (Uimp):
6 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 70 °C
Overspanningscategorie:
4
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Verliesvermogen:
3.2 W
Vervuilingsgraad:
3
De Acti 9 C120N is een laagspanning installatieautomaat (MCB). Dit product is een 4P installatieautomaat met 4 beveiligde polen. Deze heeft een nominale stroom van 80A en een C afschakelkarakteristiek. De afschakelcapaciteit bij 230VAC tot 400VAC is 10000A volgens EN/IEC 60898-1. De afschakelcapaciteit bij 380VAC tot 415VAC is 10kA volgens EN/IEC 60947-2. Deze C120 installatieautomaat voldoet zowel aan de huishoudelijke norm EN/IEC 60898-1 als aan de industriële norm EN/IEC 60947-2. Deze installatieautomaat beveiligt de stroomcircuits tegen kortsluiting en overbelastingsstromen. De uit-stand van de schakelaar op de voorzijde is verduidelijkt met een groene strip, waardoor deze in één oogopslag te lokaliseren is. It has good overvoltage withstand capacity. The product is designed to offer a high industrial performance level.
