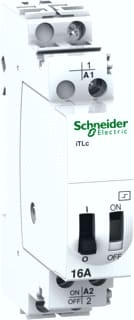

Schneider Electric - Bistabiel relais Imp.Rel Itlc 240V - A9C33811
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Spoelspanning 1 - 230 t/m 240 V
Spoelspanningstype 1 - AC
Voedingsspanning - 24 t/m 250 V
Montagewijze - DIN-rail
Aantal contacten als wisselcontact - 0
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8210729
Leverancierscode
A9C33811
EAN
3606480092077
Commercieel bestelnummer
A9C33811
HGS code
191204
Douanenummer
85364900
Spoelspanning 1:
230 t/m 240 V
Spoelspanningstype 1:
AC
Voedingsspanning:
24 t/m 250 V
Montagewijze:
DIN-rail
Aantal contacten als wisselcontact:
0
Nom. (meet)schakelstroom:
16 A
Aantal contacten als maakcontact:
1
Functie:
Mechanisch, voor centrale besturing
Aantal contacten als verbreekcontact:
0
Breedte in module-eenheden:
1
Frequentie spoelspanning 1:
50 t/m 60 Hz
Frequentie spoelspanning 2:
0 Hz
Handbediening:
Ja
Inbouwdiepte:
43.5 mm
Max. belasting TL-buis:
1300 VA
Max. belasting TL-buis (duo-geschakeld):
2000 VA
Max. belasting TL-buis (parallel gecompenseerd):
900 VA
Max. gloeilampbelasting:
1600 W
Max. schakelstroom (cos phi = 0,6):
16 A
Spanningstype voedingsspanning:
AC
Spoelspanning 2:
0 V
Dit Acti9 iTLc is een modulair impulsrelais. Dit 1P-apparaat heeft 1 normaal open contact. De nominale stroom is 16A, 24VAC tot 250VAC bedrijfsspanning en werkt met 230VAC tot 240VAC regelspanning. De elektrische bestendigheid stijgt tot 200000 cycli voor AC-21 of 100000 cycli voor AC-22. De schakelfrequentie is 100 schakeloperaties/dag of 5 schakeloperaties/minuut. De duur van de bevelorde zou tussen 50ms tot 1s moeten zijn. Het wordt hoofdzakelijk gebruikt voor verlichtingsregelingstoepassingen. Het maakt een gecentraliseerde besturing van een groep impulsrelais mogelijk, terwijl elk impulsrelais lokaal en individueel wordt geregeld. De Ui nominale isolatiespanning is 440 VAC. De Uimp toegekende schokgolfspanning is 6 kV. De werkfrequentie is 50 Hz of 60 Hz. Het is een DIN-rail monteerbaar. Vervuilingsgraad is 3. Overspanningscategorie is IV. De afmetingen zijn (B) 18mm x (H) 84mm x (D) 60mm.
