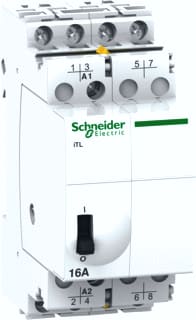

Schneider Electric - Bistabiel relais Imp.Rel Itl 4P 16A 24V - A9C30114
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Spoelspanning 1 - 24 V
Spoelspanningstype 1 - AC
Voedingsspanning - 24 t/m 415 V
Montagewijze - DIN-rail
Aantal contacten als wisselcontact - 0
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8210453
Leverancierscode
A9C30114
EAN
3606480091919
Commercieel bestelnummer
A9C30114
HGS code
191204
Douanenummer
85364190
Spoelspanning 1:
24 V
Spoelspanningstype 1:
AC
Voedingsspanning:
24 t/m 415 V
Montagewijze:
DIN-rail
Aantal contacten als wisselcontact:
0
Spoelspanningstype 2:
DC
Nom. (meet)schakelstroom:
16 A
Aantal contacten als maakcontact:
4
Functie:
Mechanisch, schakelaar
Aantal contacten als verbreekcontact:
0
Breedte in module-eenheden:
2
Frequentie spoelspanning 1:
50 t/m 60 Hz
Frequentie spoelspanning 2:
0 Hz
Handbediening:
Ja
Inbouwdiepte:
43.5 mm
Max. belasting TL-buis:
3900 VA
Max. belasting TL-buis (duo-geschakeld):
6000 VA
Max. belasting TL-buis (parallel gecompenseerd):
2700 VA
Max. gloeilampbelasting:
4800 W
Max. schakelstroom (cos phi = 0,6):
16 A
Spanningstype voedingsspanning:
AC
Spoelspanning 2:
12 V
Deze Acti 9 iTL is een modulaire en betrouwbare impulsschakelaar. Dit 4-polige apparaat heeft 4 NO contacten. De nominale stroom is 16A, 24V AC tot 250V AC bedrijfsspanning en het werkt met 24V AC of 12V DC stuurspanning. De elektrische duurzaamheid is gegarandeerd tot 200.000 cycli voor AC-21 of 100.000 cycli voor AC-22. De maximale schakelfrequentie is 5 schakelbewegingen per minuut of 100 schakelbewegingen per dag. De duur van de opdracht moet tussen 50 ms en 1s liggen. De beschermingsgraad is IP20 en wordt IP40 wanneer dit product wordt geplaatst in een behuizing. Het is eenvoudig op een DIN-rail te monteren. Het wordt voornamelijk gebruikt voor lichtbesturingstoepassingen. Dit product voldoet aan IEC/EN 60669-1, IEC/EN 60669-2-2.
