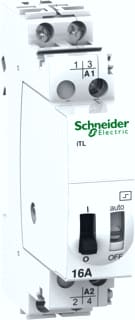

Schneider Electric - Bistabiel relais Imp.Rel Itl 2P 16A 48V - A9C30212
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Spoelspanning 1 - 48 V
Spoelspanningstype 1 - AC
Voedingsspanning - 24 t/m 250 V
Montagewijze - DIN-rail
Aantal contacten als wisselcontact - 0
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8210793
Leverancierscode
A9C30212
EAN
3606480091872
Commercieel bestelnummer
A9C30212
HGS code
191204
Douanenummer
85364190
Spoelspanning 1:
48 V
Spoelspanningstype 1:
AC
Voedingsspanning:
24 t/m 250 V
Montagewijze:
DIN-rail
Aantal contacten als wisselcontact:
0
Spoelspanningstype 2:
DC
Nom. (meet)schakelstroom:
16 A
Aantal contacten als maakcontact:
2
Functie:
Mechanisch, schakelaar
Aantal contacten als verbreekcontact:
0
Breedte in module-eenheden:
1
Frequentie spoelspanning 1:
50 t/m 60 Hz
Frequentie spoelspanning 2:
0 Hz
Handbediening:
Ja
Inbouwdiepte:
43.5 mm
Max. belasting TL-buis:
1300 VA
Max. belasting TL-buis (duo-geschakeld):
2000 VA
Max. belasting TL-buis (parallel gecompenseerd):
900 VA
Max. gloeilampbelasting:
1600 W
Max. schakelstroom (cos phi = 0,6):
16 A
Spanningstype voedingsspanning:
AC
Spoelspanning 2:
24 V
Dit Acti9 iTL is een modulair impulsrelais. Dit 2P-apparaat heeft 2 normaal open contacten. Nominale stroom is 16A, 24VAC tot 250VAC bedrijfsspanning en werkt met 48VAC of 24VDC regelspanning. De elektrische bestendigheid stijgt tot 200000 cycli voor AC-21 of 100000 cycli voor AC-22. De schakelfrequentie is 100 schakeloperaties/dag of 5 schakeloperaties/minuut. De duur van de bevelorde zou tussen 50ms tot 1s moeten zijn. Het wordt hoofdzakelijk gebruikt voor verlichtingsregelingstoepassingen. De Ui nominale isolatiespanning is 440 VAC. De Uimp toegekende schokgolfspanning is 6 kV. De werkfrequentie is 50 Hz of 60 Hz. Het is een DIN-rail monteerbaar. Vervuilingsgraad is 3. Overspanningscategorie is IV. De afmetingen zijn (B) 18mm x (H) 84mm x (D) 60mm. De beschermingsgraad is IP20 en IP40 in een behuizing. De bedrijfstemperatuur is van -20°C tot 50°C. De bewaartemperatuur bedraagt -40°C tot 70°C.
