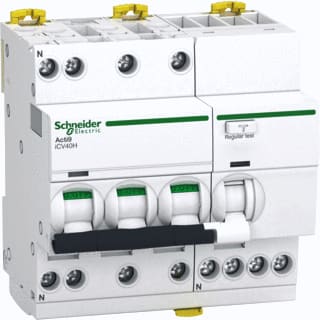

Schneider Electric - Acti 9 IC40 Aardlekautomaat A9Dc4706 - A9DC4706
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - C
Meeschakelende nul - Ja
Type lekstroom - A
Nom. (meet)stroom - 6 A
Nom. foutstroom - 0.03 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
7154079
Leverancierscode
A9DC4706
EAN
3606481328908
Commercieel bestelnummer
Onbekend
HGS code
191201
Type
IC40
Douanenummer
85362010
Uitschakelkarakteristiek:
C
Meeschakelende nul:
Ja
Type lekstroom:
A
Nom. (meet)stroom:
6 A
Nom. foutstroom:
0.03 A
Aantal polen (totaal):
4
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
5
Aantal beveiligde polen:
3
Met vergrendelingsvoorziening:
Ja
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
10 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
400 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP20
Aansluitbare geleiderdoorsnede meerdraads:
1 t/m 10 mm²
Inbouwdiepte:
44 mm
Stootstroomvastheid:
0.25 kA
Aansluitbare geleiderdoorsnede eendraads:
1 t/m 16 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
10 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
0 kA
Nom. isolatiespanning Ui:
440 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 60 °C
Overspanningscategorie:
3
Vervuilingsgraad:
3
Verliesvermogen:
8.1 W
Deze Acti9 iCV40H modulaire aardlekautomaat is een installatieautomaat die is voorzien van aardlekbeveiliging. Dit is een 3P+N aardlekautomaat met 3 beveiligde polen en een meeschakelende nul. Deze heeft een nominale stroom van 6A en een C afschakelkarakteristiek. De aardlekbeveiligingsklasse is type A met een aardlekgevoeligheid van 30mA. De aardlekbeveiliging werkt onmiddellijk en kent geen tijdvertraging. De Icn afschakelcapaciteit bedraagt 10000A bij 400VAC volgens de norm EN/IEC 61009-2-1. Deze aardlekautomaat beveiligt de stroomcircuits tegen kortsluiting, overbelastingsstromen, gevaarlijke elektrische schokken en brandgevaar. De 2 unieke VisiTrip indicatoren verkorten de zoektocht naar de afgeschakelde (getripte) automaat door deze duidelijk te markeren. De groene aanduiding van VisiSafe garandeert de fysieke opening van de contacten, zodat het onderhoud stroomafwaarts kan worden uitgevoerd.
Een Schneider Electric product
