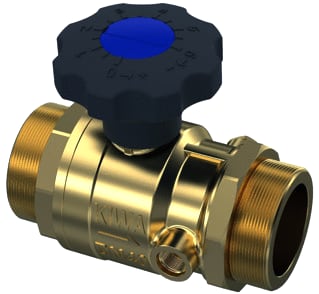

Raminex - S.28 Kogelafsluiter kogelkr dn40 1 3/4bu - 280013

Nom. diameter aansluiting 1:

DN 40

KIWA-keur:

Ja

Aansluiting 1:

Buitendraad cilindrisch BSPP-G (ISO 228-1)

Model:

Recht

Met aftapper:

Ja

Aansluiting 2:

Buitendraad cilindrisch BSPP-G (ISO 228-1)

Materiaal behuizing:

Messing

Met terugslagklep:

Nee

Nom. diameter aansluiting 2:

DN 40

Mediumtemperatuur (continu):

1 t/m 65 °C

Met filter:

Nee

Met aftapmogelijkheid (aansluiting):

Ja

Bediening:

Handwiel

Druktrap klasse:

PN 10

Volle doorlaat:

Ja

Met thermometer:

Nee

Materiaal kogel:

Messing

Materiaalkwaliteit:

CuZn40Pb2 (CW617N)

Hoogte handgreep:

80 mm

Constructie huis:

2-delig

Uitwendige buisdiameter aansluiting 1:

42 mm

Afdichting:

Polytetrafluorethyleen (PTFE)

Vetvrij:

Nee

Met koppeling aansluiting 1:

Nee

Materiaal spindel:

Messing

Oppervlaktebescherming behuizing:

Geen

Materiaal kogelafdichting:

Polytetrafluorethyleen (PTFE)

Materiaal spindelafdichting primair:

EPDM

Met koppeling aansluiting 2:

Nee

Uitwendige buisdiameter aansluiting 2:

42 mm

FM keur:

Nee

Lengte handgreep:

70 mm

Oppervlaktebescherming kogel:

Gecoat

Hoek van de afsluiter:

0 °

Met isolatieschaal:

Nee

Fire-safe:

Nee

Medisch schoon:

Nee

LPCB keur:

Nee

UL-keur:

Nee

ULC keur:

Nee

Kvs-waarde:

125

VdS keur:

Nee

Max. drukverschil bij 20 °C:

10 bar

Lengte aansluiting 1:

55 mm

Werkende lengte aansluiting 1:

38 mm

Lengte aansluiting 2:

67 mm

Werkende lengte aansluiting 2:

50 mm

Sleutelwijdte:

62 mm
