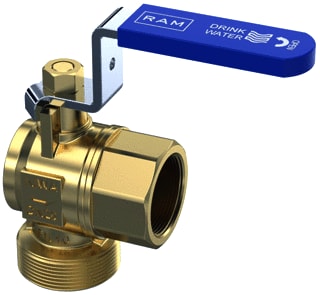

Raminex - S.28 Kogelafsluiter Kogelkr Dn20 1Bu X3/4Bi - 282215

Nom. diameter aansluiting 1:

DN 20

KIWA-keur:

Ja

Aansluiting 1:

Buitendraad cilindrisch BSPP-G (ISO 228-1)

Model:

Haaks

Met aftapper:

Nee

Aansluiting 2:

Binnendraad cilindrisch BSPP-G (ISO 228-1)

Materiaal behuizing:

Messing

Met terugslagklep:

Nee

Nom. diameter aansluiting 2:

3/4" (20)

Mediumtemperatuur (continu):

1 t/m 65 °C

Met filter:

Nee

Met aftapmogelijkheid (aansluiting):

Nee

Bediening:

Handgreep

Druktrap klasse:

PN 10

Volle doorlaat:

Ja

Met thermometer:

Nee

Materiaal kogel:

Messing

Materiaalkwaliteit:

CuZn40Pb2 (CW617N)

Hoogte handgreep:

53 mm

Constructie huis:

2-delig

Afdichting:

Polytetrafluorethyleen (PTFE)

Uitwendige buisdiameter aansluiting 1:

22 mm

Vetvrij:

Nee

Met koppeling aansluiting 1:

Nee

Materiaal spindel:

Messing

Oppervlaktebescherming behuizing:

Geen

Materiaal kogelafdichting:

Polytetrafluorethyleen (PTFE)

Materiaal spindelafdichting primair:

EPDM

Met koppeling aansluiting 2:

Nee

Uitwendige buisdiameter aansluiting 2:

22 mm

FM keur:

Nee

Lengte handgreep:

79 mm

Oppervlaktebescherming kogel:

Verchroomd

Hoek van de afsluiter:

90 °

Met isolatieschaal:

Nee

Fire-safe:

Nee

Medisch schoon:

Nee

LPCB keur:

Nee

UL-keur:

Nee

ULC keur:

Nee

Kvs-waarde:

42

VdS keur:

Nee

Max. drukverschil bij 20 °C:

10 bar

Lengte aansluiting 1:

34 mm

Werkende lengte aansluiting 1:

21 mm

Lengte aansluiting 2:

34 mm

Werkende lengte aansluiting 2:

16 mm

Sleutelwijdte:

36 mm
