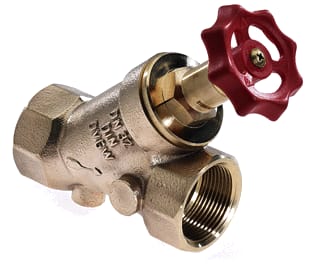

Raminex - S.270 Klepafsluiter Afsluiter Brons 3/4 Blind - 270513

Nom. diameter:

DN 20

Aansluiting 2:

Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

Aansluiting 1:

Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

Druktrap klasse:

PN 16

Balgafdichting:

Nee

Kwaliteitsklasse materiaal behuizing:

Brons (Rg 5)

Met aftapper:

Nee

Geschikt voor gassen:

Nee

Geschikt voor stoom:

Nee

Met terugstroombeveiliging:

Nee

Afdichting:

Overig

Materiaal behuizing:

Brons

Bediening:

Handwiel

Haakse uitvoering:

Nee

Geschikt voor vloeistoffen:

Ja

Druktrap klasse flens:

Overig

Bediening klep:

Zuiger

Hoek van de spindel:

42 °

Hoogte handgreep/handwiel:

80 mm

Hoek van de afsluiter:

42 °

Aansluiting bediening:

Overig

Oppervlaktebescherming:

Geen (onbehandeld)

Norm bouwlengte:

DIN

Spindel en/of handwiel stijgend:

Nee

Mediumtemperatuur (continu):

1 t/m 110 °C

Inwendig gevoerd:

Overig

Lengte aansluiting 1:

28 mm

Lengte aansluiting 2:

48 mm

Uitvoering klep:

Vaste klep

UItvoering kopstuk:

Geschroefd

Uitwendige buisdiameter alle aansluitingen:

22 mm

Veeropenend (NO):

Nee

Veersluitend (NC):

Nee

Vrijstroom:

Ja

Werkende lengte aansluiting 1:

11 mm

Werkende lengte aansluiting 2:

31 mm

Zelfsluitend:

Nee

Zeta-waarde:

1.8

Lengte handgreep/diameter handwiel:

50 mm

Materiaal spindelafdichting primair:

EPDM

Max. drukverschil bij 20 °C:

25 bar

Met koppeling aansluiting 1:

Nee

Met koppeling aansluiting 2:

Nee

Dode-zone vrij:

Ja

Met standaanwijzer:

Nee

RVS zittingring:

Nee

Spindelafdichtingsring vervangbaar onder druk:

Nee

Spindeldraad niet in contact met medium:

Ja
