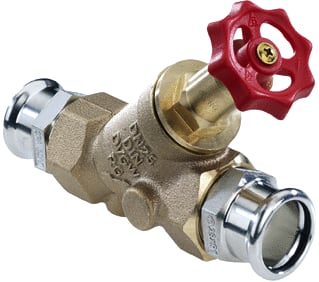

Raminex - S.270 Klepafsluiter 270578 - 270578

Nom. diameter:

DN 15

Aansluiting 2:

Persmof

Aansluiting 1:

Persmof

Druktrap klasse:

PN 16

Balgafdichting:

Nee

Kwaliteitsklasse materiaal behuizing:

Brons (Rg 5)

Met aftapper:

Nee

Geschikt voor gassen:

Nee

Geschikt voor stoom:

Nee

Met terugstroombeveiliging:

Nee

Afdichting:

Rubber

Materiaal behuizing:

Brons

Bediening:

Handwiel

Haakse uitvoering:

Nee

Geschikt voor vloeistoffen:

Ja

Bediening klep:

Zuiger

Hoek van de spindel:

42 °

Hoogte handgreep/handwiel:

73 mm

Hoek van de afsluiter:

42 °

Oppervlaktebescherming:

Geen (onbehandeld)

Norm bouwlengte:

DIN

Spindel en/of handwiel stijgend:

Nee

Mediumtemperatuur (continu):

1 t/m 110 °C

Lengte aansluiting 1:

51 mm

Lengte aansluiting 2:

66 mm

Uitvoering klep:

Vaste klep

UItvoering kopstuk:

Geschroefd

Uitwendige buisdiameter alle aansluitingen:

15 mm

Veeropenend (NO):

Nee

Veersluitend (NC):

Nee

Vrijstroom:

Ja

Werkende lengte aansluiting 1:

34 mm

Werkende lengte aansluiting 2:

49 mm

Zelfsluitend:

Nee

Zeta-waarde:

2.4

Lengte handgreep/diameter handwiel:

50 mm

Materiaal spindelafdichting primair:

EPDM

Max. drukverschil bij 20 °C:

25 bar

Met koppeling aansluiting 1:

Ja

Met koppeling aansluiting 2:

Ja

Dode-zone vrij:

Ja

Met standaanwijzer:

Nee

Contourcode:

M

RVS zittingring:

Nee

Spindelafdichtingsring vervangbaar onder druk:

Nee

Spindeldraad niet in contact met medium:

Ja
