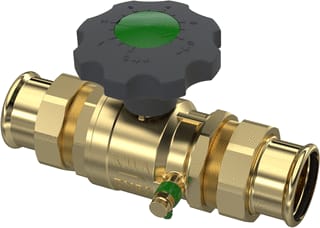

Raminex - Kogelafsluiter Kk 54X54 Maprs Dn50 Aftap - 280261

Nom. diameter aansluiting 1:

DN 50

KIWA-keur:

Nee

Aansluiting 1:

Persmof

Model:

Recht

Met aftapper:

Ja

Aansluiting 2:

Persmof

Materiaal behuizing:

Messing

Met terugslagklep:

Nee

Nom. diameter aansluiting 2:

DN 50

Mediumtemperatuur (continu):

1 t/m 65 °C

Met filter:

Nee

Met aftapmogelijkheid (aansluiting):

Ja

Bediening:

Handwiel

Druktrap klasse:

PN 10

Volle doorlaat:

Ja

Met thermometer:

Nee

Materiaal kogel:

Roestvaststaal (RVS)

Materiaalkwaliteit:

CuZn40Pb2 (CW617N)

Constructie huis:

2-delig

Hoogte handgreep:

111 mm

Uitwendige buisdiameter aansluiting 1:

54 mm

Afdichting:

Overig

Vetvrij:

Nee

Met koppeling aansluiting 1:

Ja

Druktrap klasse flens:

Overig

Materiaal spindel:

Messing

Oppervlaktebescherming behuizing:

Geen

Materiaal kogelafdichting:

Polytetrafluorethyleen (PTFE)

Materiaal spindelafdichting primair:

EPDM

Met koppeling aansluiting 2:

Ja

Uitwendige buisdiameter aansluiting 2:

54 mm

FM keur:

Nee

Materiaal spindelafdichting secundair:

Overig

Contourcode aansluiting 1:

M

Lengte handgreep:

128 mm

Oppervlaktebescherming kogel:

Geen

Hoek van de afsluiter:

0 °

Met isolatieschaal:

Nee

Fire-safe:

Nee

Medisch schoon:

Nee

LPCB keur:

Nee

UL-keur:

Nee

ULC keur:

Nee

Kvs-waarde:

179

Contourcode aansluiting 2:

M

Max. drukverschil bij 20 °C:

10 bar

Lengte aansluiting 1:

123 mm

Werkende lengte aansluiting 1:

88 mm

Lengte aansluiting 2:

130 mm

Werkende lengte aansluiting 2:

95 mm

Sleutelwijdte:

78 mm

Sleutelwijdte wartel:

75 mm
