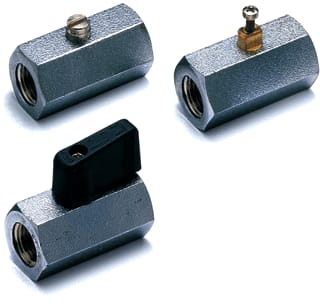

Raminex - Kogelafsluiter 273502 - 273502

Nom. diameter aansluiting 1:

DN 8

Aansluiting 1:

Binnendraad cilindrisch BSPP-G (ISO 228-1)

Model:

Recht

Met aftapper:

Nee

Aansluiting 2:

Binnendraad cilindrisch BSPP-G (ISO 228-1)

Materiaal behuizing:

Messing

Met terugslagklep:

Nee

Nom. diameter aansluiting 2:

DN 8

Mediumtemperatuur (continu):

-20 t/m 90 °C

Met filter:

Nee

Met aftapmogelijkheid (aansluiting):

Nee

Bediening:

Handgreep

Volle doorlaat:

Nee

Met thermometer:

Nee

Materiaal kogel:

Messing

Materiaalkwaliteit:

CuZn40Pb2 (CW617N)

Hoogte handgreep:

31 mm

Constructie huis:

1-delig

Uitwendige buisdiameter aansluiting 1:

10 mm

Vetvrij:

Nee

Met koppeling aansluiting 1:

Nee

Materiaal spindel:

Messing

Materiaal kogelafdichting:

Polytetrafluorethyleen (PTFE)

Materiaal spindelafdichting primair:

Fluorelastomeer rubber (FPM/FKM)

Met koppeling aansluiting 2:

Nee

Uitwendige buisdiameter aansluiting 2:

10 mm

FM keur:

Nee

Lengte handgreep:

23 mm

Oppervlaktebescherming kogel:

Verchroomd

Hoek van de afsluiter:

0 °

Met isolatieschaal:

Nee

Fire-safe:

Nee

Medisch schoon:

Nee

LPCB keur:

Nee

UL-keur:

Ja

ULC keur:

Nee

Kvs-waarde:

3.6

Max. drukverschil bij 20 °C:

30 bar

Lengte aansluiting 1:

20 mm

Werkende lengte aansluiting 1:

9 mm

Lengte aansluiting 2:

22 mm

Werkende lengte aansluiting 2:

11 mm

Sleutelwijdte:

21 mm
