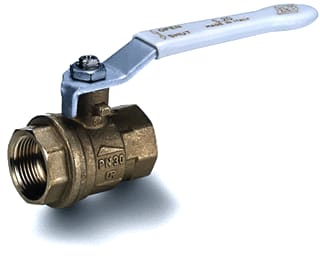

Raminex - Kogelafsluiter 272000 - 272000

Nom. diameter aansluiting 1:

1/4" (8)

Aansluiting 1:

Binnendraad cilindrisch BSPP-G (ISO 228-1)

Model:

Recht

Met aftapper:

Nee

Aansluiting 2:

Binnendraad cilindrisch BSPP-G (ISO 228-1)

Materiaal behuizing:

Messing

Met terugslagklep:

Nee

Nom. diameter aansluiting 2:

1/4" (8)

Mediumtemperatuur (continu):

-40 t/m 170 °C

Met filter:

Nee

Met aftapmogelijkheid (aansluiting):

Nee

Bediening:

Handgreep

Druktrap klasse:

Overig

Volle doorlaat:

Ja

Met thermometer:

Nee

Materiaalkwaliteit:

CuZn36Pb2As (CW602N)

Materiaal kogel:

Messing

Constructie huis:

2-delig

Hoogte handgreep:

39 mm

Uitwendige buisdiameter aansluiting 1:

10 mm

Vetvrij:

Nee

Met koppeling aansluiting 1:

Nee

Materiaal spindel:

Messing

Oppervlaktebescherming behuizing:

Geen

Materiaal kogelafdichting:

Polytetrafluorethyleen (PTFE)

Materiaal spindelafdichting primair:

Fluorelastomeer rubber (FPM/FKM)

Met koppeling aansluiting 2:

Nee

Uitwendige buisdiameter aansluiting 2:

10 mm

FM keur:

Nee

Lengte handgreep:

100 mm

Oppervlaktebescherming kogel:

Verchroomd

Hoek van de afsluiter:

0 °

Met isolatieschaal:

Nee

Fire-safe:

Nee

Medisch schoon:

Nee

LPCB keur:

Nee

UL-keur:

Nee

ULC keur:

Nee

Kvs-waarde:

3.9

Max. drukverschil bij 20 °C:

30 bar

Lengte aansluiting 1:

20 mm

Werkende lengte aansluiting 1:

11 mm

Lengte aansluiting 2:

20 mm

Werkende lengte aansluiting 2:

11 mm

Sleutelwijdte:

17 mm
