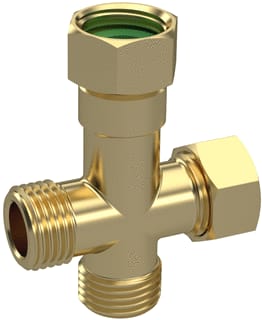

Raminex - Fitting met 4 aansluitingen kruisstuk 1200041 - 1200041

Nom. diameter aansluiting 1:

3/8" (10)

Model:

Kruisstuk 90 gr

Materiaal:

Messing

Aansluiting 1:

Wartelmoer

Aansluiting 3:

Buitendraad cilindrisch BSPP-G (ISO 228-1)

Aansluiting 2:

Buitendraad cilindrisch BSPP-G (ISO 228-1)

Materiaalkwaliteit:

CuZn40Pb2 (CW617N)

Oppervlaktebescherming:

Geen (onbehandeld)

Oppervlaktebehandeling:

Geen (onbehandeld)

Stromende uitvoering (met binnenradius):

Ja

Verlopend:

Nee

Meerdelig:

Ja

Systeemgebonden:

Nee

Uitwendige buisdiameter aansluiting 1:

17.2 mm

Nom. diameter aansluiting 2:

3/8" (10)

Uitwendige buisdiameter aansluiting 2:

17.2 mm

Nom. diameter aansluiting 3:

3/8" (10)

Uitwendige buisdiameter aansluiting 3:

17.2 mm

Nom. diameter aansluiting 4:

3/8" (10)

Uitwendige buisdiameter aansluiting 4:

17.2 mm

Aansluiting 4:

Buitendraad cilindrisch BSPP-G (ISO 228-1)

Contourcode:

Universeel

Druktrap klasse flens:

Overig

Materiaal afdichting:

Overig

Hoofdkleur fitting:

Messing

Lengte aansluiting 1:

38.5 mm

Werkende lengte aansluiting 1:

32 mm

Lengte aansluiting 2:

20.5 mm

Lengte aansluiting 3:

21.5 mm

Lengte aansluiting 4:

21.5 mm

Sleutelwijdte:

8 mm

Sleutelwijdte wartel:

19 mm

Mediumtemperatuur (continu):

5 t/m 65 °C

Max. bedrijfsdruk bij max. medium temperatuur:

10 bar

Max. werkdruk bij 20 °C:

10 bar

Ringstijfheidsklasse:

Overig

Standard Dimension Ratio (SDR):

0

Met thermische isolatie:

Nee

Met pakkingen:

Ja

Met stootnok/-rand:

Nee

Afgedopt:

Ja

FM keur:

Nee

LPCB keur:

Nee

ULC keur:

Nee

UL-keur:

Nee

DIN-CERTCO certificaat:

Nee

VdS keur:

Nee

Met TUV goedkeuring:

Nee

DVGW-keur voor gas:

Nee

DVGW-keur voor water:

Nee

KIWA-keur:

Nee

Gastec QA:

Nee

KOMO-keur:

Nee

Type goedkeuring volgens BBR / EKS:

Nee

Gastec QA - KE 214 (H2):

Nee
