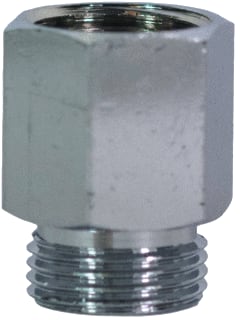

Protherm - DW Fitting met 2 aansluitingen 71-4700 - 71-4700

Vorm:

Recht

Uitwendige buisdiameter aansluiting 1:

10 mm

Nom. diameter aansluiting 1:

3/8" (10)

Materiaal aansluiting 1:

Messing

Uitwendige buisdiameter aansluiting 2:

10 mm

Aansluiting 1:

Binnendraad cilindrisch BSPP-G (ISO 228-1)

Nom. diameter aansluiting 2:

3/8" (10)

Gastec QA:

Nee

Aansluiting 2:

Buitendraad cilindrisch BSPP-G (ISO 228-1)

KIWA-keur:

Nee

Verlopend:

Nee

Model:

1-delig

Oppervlaktebescherming aansluiting 1:

Verchroomd

Hoofdkleur fitting:

Messing

Lengte:

26 mm

Materiaal aansluiting 2:

Messing

Met pakkingen:

Ja

Bochthoek:

0 °

Oppervlaktebescherming aansluiting 2:

Verchroomd

Druktrap klasse flens:

PN 10

Met ontluchter:

Nee

Excentrisch:

Nee

Materiaal afdichting:

Overig

Mediumtemperatuur (continu):

0 t/m 90 °C

Met stootnok/-rand:

Nee

Afgedopt:

Nee

Kwaliteitsklasse aansluiting 1:

CuZn40Pb2 (CW617N)

Oppervlaktebehandeling aansluiting 1:

Geen (onbehandeld)

Systeemgebonden:

Nee

Oppervlaktebehandeling aansluiting 2:

Geen (onbehandeld)

Trekvast:

Nee

Met aftapper:

Nee

FM keur:

Nee

Lengte aansluiting 1:

18 mm

Lengte aansluiting 2:

8 mm

Max. bedrijfsdruk bij max. medium temperatuur:

10 bar

Wanddikte aansluiting 1:

1 mm

Werkende lengte aansluiting 1:

7 mm

Bochtstraal:

0 mm

Kwaliteitsklasse aansluiting 2:

CuZn40Pb2 (CW617N)

LPCB keur:

Nee

Max. werkdruk bij 20 °C:

10 bar

Met aansluitingsindicator:

Nee

Met thermische isolatie:

Nee

Sleutelwijdte:

19 mm

ULC keur:

Nee

UL-keur:

Nee

VdS keur:

Nee

Wanddikte aansluiting 2:

2 mm

Werkende lengte aansluiting 2:

8 mm
