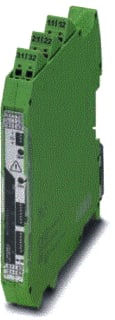

Phoenix Contact - Scheidingsversterker Scheid Versterker 2811446 - 2811446

Type voeding:

Overig

Nom. voedingsspanning bij DC:

9.6 t/m 30 V

Aantal ingangsbereiken -60 mV ... +60 mV:

1

Aantal ingangsbereiken -100 mV ... +100 mV:

1

Aantal ingangsbereiken -300 mV ... +300 mV:

1

Aantal ingangsbereiken -500 mV ... +500 mV:

1

Aantal ingangsbereiken -1 V ... +1 V:

1

Aantal ingangsbereiken -2 V ... +2 V:

1

Aantal ingangsbereiken -2,5 V ... +2,5 V:

0

Aantal ingangsbereiken -5 V ... +5 V:

1

Aantal ingangsbereiken -10 V ... +10 V:

1

Aantal ingangsbereiken -20 V ... +20 V:

1

Aantal ingangsbereiken 0 mV ... 60 mV:

1

Aantal ingangsbereiken 0 mV ... 100 mV:

1

Aantal ingangsbereiken 0 mV ... 200 mV:

1

Aantal ingangsbereiken 0 mV ... 300 mV:

1

Aantal ingangsbereiken 0 mV ... 500 mV:

1

Aantal ingangsbereiken 0 V ... 1 V:

1

Aantal ingangsbereiken 0 V ... 2 V:

1

Aantal ingangsbereiken 0 V ... 2,5 V:

0

Aantal ingangsbereiken 0 V ... 5 V:

1

Aantal ingangsbereiken 0 V ... 10 V:

1

Aantal ingangsbereiken 0 V ... 20 V:

1

Aantal ingangsbereiken 0 V ... 24 V:

0

Aantal ingangsbereiken 0 V ... 30 V:

1

Aantal ingangsbereiken 1 V ... 5 V:

1

Aantal ingangsbereiken 2 V ... 10 V:

1

Aantal ingangsbereiken +5 V ... -5 V:

0

Aantal ingangsbereiken +10 V ... -10 V:

0

Aantal ingangsbereiken 5 V ... 0 V:

0

Aantal ingangsbereiken 5 V ... 1 V:

0

Aantal ingangsbereiken 10 V ... 0 V:

0

Aantal ingangsbereiken 10 V ... 2 V:

0

Aantal ingangsbereiken 0 mA ... 5 mA:

1

Aantal ingangsbereiken 0 mA ... 10 mA:

1

Aantal ingangsbereiken 0 mA ... 20 mA:

1

Aantal ingangsbereiken 4 mA ... 20 mA:

1

Aantal ingangsbereiken -5 mA ... +5 mA:

1

Aantal ingangsbereiken -10 mA ... +10 mA:

1

Aantal ingangsbereiken -20 mA ... +20 mA:

1

Aantal ingangsbereiken 20 mA ... 0 mA:

0

Aantal ingangsbereiken 20 mA ... 4 mA:

0

Aantal uitgangsbereiken -60 mV ... +60 mV:

0

Aantal uitgangsbereiken -100 mV ... +100 mV:

0

Aantal uitgangsbereiken -300 mV ... +300 mV:

0

Aantal uitgangsbereiken -500 mV ... +500 mV:

0

Aantal uitgangsbereiken -1 V ... +1 V:

0

Aantal uitgangsbereiken -2 V ... +2 V:

0

Aantal uitgangsbereiken -2,5 V ... +2,5 V:

1

Aantal uitgangsbereiken -5 V ... +5 V:

1

Aantal uitgangsbereiken -10 V ... +10 V:

1

Aantal uitgangsbereiken -20 V ... +20 V:

0

Aantal uitgangsbereiken 0 mV ... 60 mV:

0

Aantal uitgangsbereiken 0 mV ... 100 mV:

0

Aantal uitgangsbereiken 0 mV ... 200 mV:

0

Aantal uitgangsbereiken 0 mV ... 300 mV:

0

Aantal uitgangsbereiken 0 mV ... 500 mV:

0

Aantal uitgangsbereiken 0 V ... 1 V:

0

Aantal uitgangsbereiken 0 V ... 2 V:

0

Aantal uitgangsbereiken 0 V ... 2,5 V:

1

Aantal uitgangsbereiken 0 V ... 5 V:

1

Aantal uitgangsbereiken 0 V ... 10 V:

1

Aantal uitgangsbereiken 0 V ... 20 V:

0

Aantal uitgangsbereiken 0 V ... 24 V:

0

Aantal uitgangsbereiken 0 V... 30 V:

0

Aantal uitgangsbereiken 1 V ... 5 V:

1

Aantal uitgangsbereiken 2 V ... 10 V:

1

Aantal uitgangsbereiken +5 V ... -5 V:

0

Aantal uitgangsbereiken +10 V ... -10 V:

0

Aantal uitgangsbereiken 5 V ... 0 V:

0

Aantal uitgangsbereiken 5 V ... 1 V:

0

Aantal uitgangsbereiken 10 V ... 0 V:

0

Aantal uitgangsbereiken 10 V ... 2 V:

0

Aantal uitgangsbereiken 0 mA ... 5 mA:

1

Aantal uitgangsbereiken 0 mA ... 10 mA:

1

Aantal uitgangsbereiken 0 mA ... 20 mA:

1

Aantal uitgangsbereiken 4 mA ... 20 mA:

1

Aantal uitgangsbereiken -5 mA ... +5 mA:

1

Aantal uitgangsbereiken -10 mA ... +10 mA:

1

Aantal uitgangsbereiken -20 mA ... +20 mA:

1

Aantal uitgangsbereiken 20 mA ... 0 mA:

0

Aantal uitgangsbereiken 20 mA ... 4 mA:

0

Aantal kanalen:

1

Storingsmelduitgang:

Nee

Intrinsieke veiligheidheid conform EN 60947-5-6 NAMUR:

Nee

Galvanische scheiding tussen ingangen:

Nee

Galvanische scheiding tussen ingang en uitgang:

Ja

Galvanische scheiding tussen uitgang naar uitgang:

Nee

Galvanische scheid. tussen voedingssp. en andere stroomcirc.:

Ja

SIL conform IEC 61508:

2

Hoogte:

112.5 mm

Breedte:

12.5 mm

Diepte:

113.7 mm

Opgenomen vermogen:

0.7 W

Last:

600 t/m 1000 Ohm

Gebruikstemperatuur:

-20 t/m 70 °C

Temperatuurdrift:

0.008 %/K

Bouwvorm apparaat:

Inbouwapparaat

Uitvoering elektrische aansluiting:

Schroefaansluiting

Montagewijze:

Snapbevestiging draagrail

Beschermingsgraad (IP):

IP20
